7 segment 4-stellige uhr

Arten von 7-Segment 4-stelligen Uhren

Die beiden Haupttypen von 7-Segment 4-stelligen Uhren sind die passiven und die aktiven. Der Unterschied liegt darin, wie sie die 7-Segment-Anzeigen verwenden. Darüber hinaus gibt es weitere Unterkategorien, die bei der Betrachtung von 7-Segment-Anzeigen berücksichtigt werden müssen, wie z. B. die Art der Ziffern, die sie anzeigen.

• Passive 7-Segment-Uhrenanzeigen

  Bei diesem Typ verfügt jede Ziffer über einen eigenen Satz von Segmenten, die von einer Steuerschaltung ein- oder ausgeschaltet werden müssen. Dies geschieht mit Hilfe von externen Komponenten wie Widerständen oder Transistoren, um sie zum Leuchten zu bringen. Diese Anzeigen werden typischerweise für einfache Anwendungen verwendet, bei denen Kosteneffizienz und grundlegende Funktionalität erforderlich sind. Sie sind aus der Ferne gut lesbar und verbrauchen weniger Strom, was sie ideal für batteriebetriebene Geräte macht.

• Aktive 7-Segment-Uhrenanzeigen

  Diese Anzeigen enthalten integrierte Schaltungen (ICs) innerhalb des Anzeigemoduls selbst. Solche Schaltungen kümmern sich um die Steuerung der Segmente, wodurch das Gesamtdesign vereinfacht und kompakter wird. Aktive Anzeigen werden häufig in komplexeren Anwendungen benötigt, die eine höhere Zuverlässigkeit und Langlebigkeit erfordern. Auch sie sind aus der Ferne gut lesbar und verbrauchen weniger Strom.

Es gibt weitere Klassifizierungen für 7-Segment-Anzeigen, wie z. B.:

• Gemeinsamer Anode

  Die 7-Segment-Anzeige mit gemeinsamer Anode hat einen gemeinsamen positiven Anschluss für jede Ziffer. Wenn dieser Anschluss an die Stromversorgung angeschlossen wird, werden alle Segmente aufleuchten. Um ein Segment auszuschalten, wird eine negative Spannung angelegt.

• Gemeinsame Kathode

  Im Gegensatz dazu verbindet die 7-Segment-Anzeige mit gemeinsamer Kathode alle negativen Anschlüsse jedes Segments miteinander. Um ein Segment zum Leuchten zu bringen, wird in diesem Fall eine positive Spannung angelegt.

• Anzeigen mit integrierten Schaltungen (IC)

  Dies sind aktive Anzeigen mit eingebauten ICs, die die Beleuchtung der Segmente steuern. Sie vereinfachen die Verkabelung und verbessern die Zuverlässigkeit. Typische ICs für diese Anzeigen sind Multiplexer, Decoder und Treiber.

• LED (Leuchtdioden)-Anzeigen

  LED 7-Segment-Anzeigen verwenden Leuchtdioden für die Segmente. Sie zeichnen sich durch ihre Energieeffizienz, lange Lebensdauer und hohe Helligkeit aus. Diese Anzeigen sind je nach Anwendungsanforderungen in verschiedenen Farben erhältlich.

• LCD (Flüssigkristall)-Anzeigen

  7-Segment-LCD-Anzeigen verwenden Flüssigkristalle, um Segmente zu bilden. Sie sind leichter, verbrauchen weniger Strom und erzeugen minimale Wärme. Dies ist besonders wichtig für tragbare Geräte, bei denen die Akkulaufzeit entscheidend ist.

Design von 7-Segment 4-stelligen Uhren

• Modulares Design:

  7-Segment-Anzeigen sind modular aufgebaut. Jedes Segment ist ein individuelles LED- oder LCD-Modul, das unabhängig voneinander beleuchtet werden kann, um Zahlen von 0 bis 9 zu bilden. Diese Modularität ermöglicht eine einfache Montage und Wartung. Wenn ein Segment ausfällt, kann es ersetzt werden, ohne dass die gesamte Anzeige ausgetauscht werden muss.

• Schriftart- und Segment-Stile

  Hersteller bieten verschiedene Schriftarten (wie Helvetica oder Arial) für die angezeigten Zahlen sowie verschiedene Formen für die Segmente an. Einige Uhren haben schlanke Segmente für einen eleganten Look, während andere dicke Segmente für ein retro-mäßiges Aussehen haben. Benutzer können den Stil wählen, der zum Zweck und zur Umgebung der Uhr passt.

• Helligkeitssteuerung:

  Viele 7-Segment-Uhren bieten die Möglichkeit, die Helligkeit der Anzeige anzupassen. Dies ist nützlich, um die Helligkeit der Anzeige an die Umgebungslichtverhältnisse anzupassen. In einem dunklen Raum kann die Anzeige beispielsweise gedimmt werden, damit sie nicht blendet. In einem gut beleuchteten Bereich kann die Anzeige für eine bessere Sichtbarkeit heller gemacht werden. Die Helligkeitssteuerung wird durch Ändern der an die Segmente gelieferten Spannung oder durch die Verwendung von Pulsweitenmodulationstechniken erreicht.

• Nachbild (POV):

  POV ist ein Phänomen, bei dem das menschliche Auge ein Bild für einen Bruchteil einer Sekunde behält. Dies ermöglicht es schnell blinkenden Segmenten einer 7-Segment-Uhr, konstant beleuchtet zu erscheinen, obwohl sie blinken. Die Aktualisierungsrate muss hoch genug sein, da sonst die Anzeige flackert. Eine angemessene Aktualisierungsrate sorgt dafür, dass die Anzeige stabil und lesbar erscheint.

• Schnittstelle mit Mikrocontrollern:

  7-Segment-Anzeigen werden häufig in DIY-Elektronikprojekten verwendet. Diese Projekte umfassen oft 4-stellige Uhren. Mikrocontroller wie Arduino und Raspberry Pi können 7-Segment-Anzeigen einfach steuern. Sie werden programmiert, um bestimmte Segmente zu beleuchten, um Zahlen auf der Anzeige anzuzeigen. Die Verwendung eines Mikrocontrollers ermöglicht eine flexible Programmierung. Benutzer können Alarme, Timer und andere Uhrenfunktionen einstellen.

• Stromversorgung:

  Die Stromversorgung für eine 7-Segment-Uhr muss in der Lage sein, genügend Strom für alle Segmente zu liefern, damit sie mit maximaler Helligkeit leuchten. Die Spannung der Anzeige sollte mit der Spannung des Geräts übereinstimmen, das sie speist. Wenn die Spannung zu hoch ist, kann dies die Anzeige beschädigen. Wenn sie zu niedrig ist, werden die Segmente schwach oder leuchten überhaupt nicht. Ein korrektes Energiemanagement ist für einen zuverlässigen Betrieb der Anzeige unerlässlich.

Anwendungsszenarien von 7-Segment 4-stelligen Uhren

7-Segment 4-stellige Uhren sind in vielen Anwendungen nützlich, bei denen genaue Zeitmessung und Zeitanzeige erforderlich sind.

• Digitaluhren

  Diese Geräte werden hauptsächlich zur Herstellung von Digitaluhren verwendet. Sie zeigen die aktuelle Uhrzeit in Stunden und Minuten an. Einige Digitaluhren zeigen auch Sekunden und Alarme an. Die klaren und leicht lesbaren Ziffern des Uhrenmoduls machen es für den Einsatz in Privathaushalten, Büros und öffentlichen Räumen geeignet.

• Timer und Stoppuhr

  4-stellige Uhren können zum Erstellen von Timern und Stoppuhren verwendet werden. Sie zählen herunter oder hoch bis zur eingestellten Zeit. Sie werden häufig beim Kochen, in Laborexperimenten und bei Sportereignissen verwendet. Die präzise und sofortige Reset-Funktion des Timers ist sehr nützlich.

• Countdown-Timer

  Countdown-Timer werden in vielen Szenarien verwendet, die Zeitlimits erfordern. Zum Beispiel in Spielshows, in Prüfungen, um die verbleibende Zeit anzuzeigen, beim Kochen, um die verbleibende Zeit zum Garen anzuzeigen, und in der Industrie, um die Maschinentaktzeiten anzuzeigen.

• Frequenzzähler

  In Kombination mit anderen elektronischen Komponenten können 7-Segment 4-stellige Anzeigen als Frequenzzähler verwendet werden. Sie messen die Frequenz von Signalen und zeigen die Ergebnisse an. Sie werden in der Telekommunikation, in Audiogeräten und in anderen elektronischen Anwendungen eingesetzt.

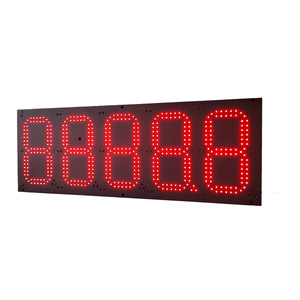

• Anzeigetafel

  7-Segment 4-stellige Anzeigen können auf Anzeigetafeln verwendet werden, um Punkte bei Sportereignissen, Spielen und Wettbewerben anzuzeigen. Sie sind aus der Ferne gut sichtbar, was sie für öffentliche Anzeigen geeignet macht.

• Uhren- und Timermodule

  Diese Module werden in verschiedenen Elektronikprojekten und Anwendungen eingesetzt. Sie bieten Zeitmessfunktionen und werden in eingebetteten Systemen, IoT-Geräten und Hobbyprojekten eingesetzt. Sie sind mit Mikrocontrollern integriert, um zeitbasierte Vorgänge anzuzeigen und zu steuern.

• Industrielle Anwendungen

  In industriellen Anwendungen werden 4-stellige 7-Segment-Anzeigen verwendet, um Messwerte, Zählwerte und Statusinformationen anzuzeigen. Sie werden in Bedienfeldern, Digitalmultimetern und anderen Industrieinstrumenten verwendet.

• Haushaltsgeräte

  Diese Uhrenanzeigen werden in Haushaltsgeräten wie Mikrowellen, Öfen und Waschmaschinen verwendet, um die verbleibende oder verstrichene Zeit während der Zyklen anzuzeigen. Ihre übersichtliche Anzeige hilft den Benutzern, die Betriebszeit des verwendeten Geräts zu erkennen.

• Laborausrüstung

  Laborausrüstung verwendet 4-stellige Anzeigen, um die Zeitmessung für Experimente anzuzeigen, insbesondere bei der Verwendung von Timern für chemische Reaktionen oder wenn eine präzise Zeitmessung entscheidend ist.

So wählen Sie eine 7-Segment 4-stellige Uhr

Bei der Wahl einer 7-Segment 4-stelligen Uhrenanzeige gibt es einige wichtige Faktoren zu berücksichtigen, um sicherzustellen, dass sie die Anforderungen der jeweiligen Anwendung erfüllt. Zuerst sollte man den Anzeigetyp bestimmen, der entweder gemeinsame Anode oder gemeinsame Kathode sein kann. Bei Anzeigen mit gemeinsamer Anode sind die Anoden aller Segmente miteinander verbunden, und die einzelnen Kathodenanschlüsse der Segmente werden verwendet, um die Beleuchtung der Segmente zu steuern. Umgekehrt sind bei Anzeigen mit gemeinsamer Kathode die gemeinsame Kathode mit Masse verbunden, und die einzelnen Anodenanschlüsse der Segmente werden verwendet, um die Beleuchtung zu steuern. Es ist wichtig, einen kompatiblen Typ mit der vorgesehenen Ansteuerungsschaltung zu wählen.

Darüber hinaus sollte man die Größe und Lesbarkeit der Anzeige berücksichtigen. Die physischen Abmessungen der Anzeige müssen in den verfügbaren Platz auf dem Gerät oder dem Panel passen. Außerdem sollte die Höhe der Ziffern ausreichend sein, um aus der gewünschten Betrachtungsentfernung gut lesbar zu sein. Ein weiterer wichtiger Faktor ist die Spannung der Stromversorgung. 7-Segment-Anzeigen arbeiten typischerweise mit niedrigen Spannungen, wobei übliche Werte 2,0 V für rote LEDs und 3,0 V für grüne und blaue LEDs sind. Die Spannungspegel müssen mit den anderen Komponenten im System kompatibel sein.

Weiterhin sollte man auf die Helligkeit und die Blickwinkel der Anzeige achten. Die Helligkeit wird oft in Candela (cd) quantifiziert und gibt an, wie gut die Anzeige unter verschiedenen Lichtbedingungen zu sehen ist. Der Blickwinkel bezieht sich auf den maximalen Winkel, unter dem die Anzeige klar zu sehen ist, ohne dass es zu einem erheblichen Helligkeitsverlust oder zu Farbsättigungsfehlern kommt. Es ist auch wichtig, die Strombelastbarkeit des Segments zu beachten. Jedes Segment einer 7-Segment-Anzeige hat eine maximale zulässige Vorwärtsstrombelastbarkeit, die nicht überschritten werden darf, um Zuverlässigkeit und Langlebigkeit zu gewährleisten. Der Gesamtstrom, der von allen Segmenten gezogen wird, sollte ebenfalls innerhalb der Grenzen der Ansteuerungsschaltung liegen.

Fragen und Antworten

F1: Was bedeutet 7-Segment 4-stellige Uhrenanzeige?

A1: Es handelt sich um ein Anzeigesystem, das zur Darstellung numerischer Informationen verwendet wird.

F2: Wie funktioniert eine 7-Segment 4-stellige Uhr?

A2: Sie zeigt die Zeit oder numerische Daten auf jeder ihrer vier Ziffern an.

F3: Was sind die Vorteile der Verwendung einer 7-Segment 4-stelligen Uhr?

A3: Sie bietet gute Sichtbarkeit, einfaches Design und geringen Stromverbrauch.

F4: Wo kann man eine 7-Segment 4-stellige Uhr verwenden?

A4: In Digitaluhren, Timern, Zählern und verschiedenen elektronischen Geräten.

F5: Kann man eine 7-Segment 4-stellige Uhrenanzeige anpassen?

A5: Ja, sie sind in verschiedenen Farben, Helligkeitsstufen und mit speziellen Segmenten anpassbar.
