Arten von analogen Temperatursensoren

Analoge Temperatursensoren messen Temperaturänderungen und wandeln diese in ein analoges Signal um, das auf einem Anzeigegerät abgelesen werden kann. Diese Temperatursensoren sind aufgrund ihrer Genauigkeit, Zuverlässigkeit und Einfachheit weit verbreitet.

Es gibt verschiedene Arten von analogen Temperatursensoren, darunter die folgenden:

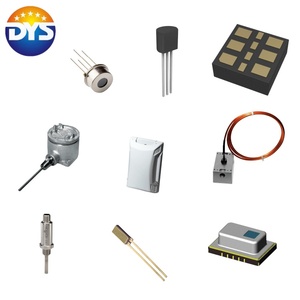

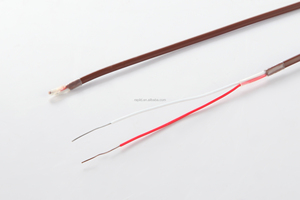

• Thermoelemente: Sie sind Temperatursensoren, die aus zwei verschiedenen Metallen bestehen, die beim Erwärmen eine Spannung erzeugen. Die erzeugte Spannung ist proportional zum TemperatursDifferenz. Die zwei Metalldrähte werden in der Regel als Mess- und Bezugspunkt bezeichnet. Der Messpunkt befindet sich dort, wo die Temperatur gemessen wird, während der Bezugspunkt an einer stabilen, bekannten Temperatur sitzt. Es gibt verschiedene Arten von Thermoelementen, wie Typ J, Typ K, Typ T und Typ N. Jeder Typ hat unterschiedliche Metallkombinationen. Der verwendete Thermoelementtyp hängt vom Temperaturbereich und der erforderlichen Genauigkeit ab.

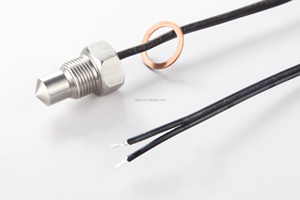

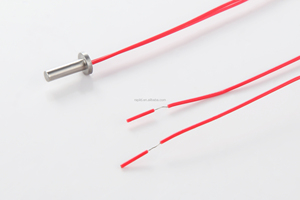

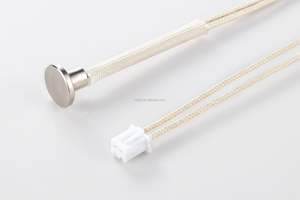

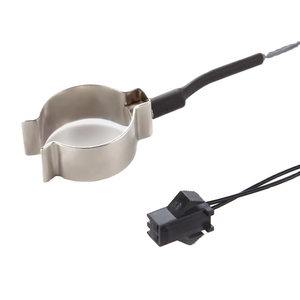

• Thermistoren: Sie sind Temperatursensoren, die aus keramischen Materialien bestehen und deren Widerstand sich mit der Temperatur ändert. Der Widerstand eines Thermistors mit negativem Temperaturkoeffizienten (NTC) verringert sich mit steigender Temperatur, während der Widerstand eines Thermistors mit positivem Temperaturkoeffizienten (PTC) mit steigender Temperatur zunimmt. NTC-Thermistoren sind gängiger als PTC-Thermistoren. Thermistoren sind äußerst temperaturempfindlich und werden häufig in Anwendungen eingesetzt, die präzise Temperaturmessungen erfordern. Sie finden Anwendung in medizinischen Geräten, HVAC-Systemen usw.

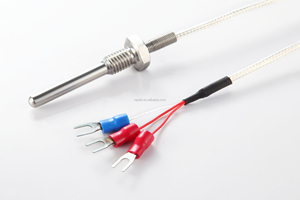

• Widerstandstemperaturdetektoren (RTDs): Dies sind analoge Temperatursensoren, deren Widerstand linear mit der Temperatur ansteigt. Sie bestehen aus reinem Platin, Kupfer oder Nickel. RTDs bieten hohe Genauigkeit und Stabilität, was sie für Anwendungen geeignet macht, die eine präzise Temperaturregelung und -messung erfordern.
• Bimetallische Temperatursensoren: Sie sind Temperatursensoren, die zwei verschiedene Metalle verwenden, die sich beim Erwärmen unterschiedlich ausdehnen. Die Metalle sind zusammengefügt. Wenn sich die Temperatur ändert, verursacht die unterschiedliche Expansion der Metalle, dass sich der bimetallische Streifen biegt. Diese Biegung wird verwendet, um mechanisch einen Zeiger auf einem Ziffereisen oder einem Indikator zu bewegen, der eine visuelle Darstellung der Temperatur bietet. Bimetallische Temperatursensoren werden häufig in Thermometern, Thermostaten und anderen einfachen Temperaturmessgeräten eingesetzt.

Spezifikationen und Wartung des analogen Temperatursensors

Dies sind die Spezifikationen und Wartungsanforderungen für den analogen Temperatursensor.

• Betriebsumgebung

  Temperatursensoren sind für verschiedene Bedingungen konzipiert. Es ist entscheidend, den Temperaturbereich und Umweltfaktoren wie Feuchtigkeit, Staub oder korrosive Materialien, die vorhanden sein werden, zu kennen, da dies die Leistung des Sensors und die Lebensdauer beeinflusst.

• Temperaturbereich

  Die verschiedenen Arten von analogen Temperatursensoren messen unterschiedliche Temperaturbereiche. Beispielsweise können Thermoelemente hohe Temperaturen messen, während RTDs präzise Messungen innerhalb eines engeren Bereichs bieten. Jeder Sensor hat einen festgelegten Temperaturbereich. Es ist wichtig, einen Sensor auszuwählen, dessen Bereich zur geplanten Anwendung passt, um Genauigkeit und Lebensdauer des Sensors zu gewährleisten.

• Genauigkeit und Präzision

  Genauigkeit und Präzision sind entscheidende Spezifikationen für jeden Temperatursensor. Die Qualität der Materialien, die im Sensor verwendet werden, und sein Design beeinflussen den Grad an Genauigkeit und Präzision. In Anwendungen, die strenge Temperaturkontrollen erfordern, wie in Laboren oder Herstellungsprozessen, ist es unerlässlich, Sensoren zu verwenden, die einen hohen Grad an Genauigkeit und Präzision aufweisen. Für Anwendungen, bei denen Temperaturschwankungen nicht kritisch sind, können Sensoren mit niedrigeren Genauigkeitsniveaus ausreichend verwendet werden.

• Temperaturansprechzeit

  Die Zeit, die ein Temperatursensor benötigt, um eine Temperaturänderung anzuzeigen, wird als Ansprechzeit bezeichnet. Die Temperatur der Umgebung, die Art des Sensors und seine Bauweise beeinflussen diese Zeit. In Prozessen, in denen Temperaturänderungen schnell auftreten, wie bei einigen industriellen Prozessen, sind Sensoren mit schneller Ansprechzeit erforderlich, um Temperaturen genau zu überwachen und zu steuern.

• Verdrahtung und Anschlüsse

  Für genaue Messungen sind die Verdrahtung und die Anschlüsse des analogen Temperatursensors an das Überwachungs- oder Steuerungssystem von entscheidender Bedeutung. Es sollten niederohmige Drähte verwendet werden, und die Verbindungen sollten sicher sein, um Rauschen und Signalverlust zu reduzieren. Darüber hinaus kann die Länge des Drahtes aufgrund von Widerstandsänderungen die Messungen beeinflussen, daher ist bei der Verdrahtung des Sensors sorgfältige Überlegung erforderlich.

• Kalibrierung

  Der Temperatursensor benötigt eine regelmäßige Kalibrierung, um Präzision zu gewährleisten. Die Kalibrierungsfrequenz wird durch den Sensortyp, seine Anwendung und die erforderlichen Genauigkeitsstandards bestimmt. Ein Referenzthermometer wird verwendet, um den Temperatursensor zu kalibrieren, und die Messwerte beider Geräte werden verglichen. Wenn eine Differenz besteht, wird der Ausgang des Sensors so angepasst, dass er mit dem Wert des Referenzthermometers übereinstimmt.

Wie man den analogen Temperatursensor auswählt

Die Auswahl des richtigen analogen Temperatursensors für eine bestimmte Anwendung erfordert eine sorgfältige Berücksichtigung mehrerer Faktoren.

• Temperaturbereich

  Bei der Auswahl eines analogen Temperatursensors muss der Temperaturbereich berücksichtigt werden, der überwacht werden muss. Verschiedene Sensoren haben unterschiedliche Temperaturbereiche, und es ist wichtig, einen auszuwählen, der die erwartete Temperatur ohne Schäden oder Verlust der Genauigkeit bewältigen kann.

• Genauigkeit und Präzision

  Das erforderliche Maß an Genauigkeit und Präzision für die spezifische Anwendung muss ebenfalls berücksichtigt werden, wenn man einen analogen Temperatursensor auswählt. Verschiedene Sensoren haben unterschiedliche Genauigkeitsniveaus. Es ist wichtig, einen Sensor mit dem erforderlichen Genauigkeitsgrad auszuwählen, um zuverlässige und genaue Temperaturmessungen zu gewährleisten.

• Ansprechzeit

  Die erforderliche Ansprechzeit für die Anwendung muss ebenfalls berücksichtigt werden. Einige Anwendungen erfordern eine schnelle Reaktion auf Temperaturänderungen, während andere möglicherweise nicht so schnelle Reaktionen benötigen. Die Ansprechzeit kann je nach Sensortyp und Konstruktion variieren.

• Umweltbedingungen

  Die Umweltbedingungen, unter denen der Temperatursensor verwendet wird, müssen ebenfalls berücksichtigt werden. Faktoren wie Feuchtigkeit, Staub und Exposition gegenüber Chemikalien oder mechanischen Belastungen können die Leistung des Sensors beeinflussen. Daher sollte ein Sensor ausgewählt werden, der dafür ausgelegt ist, die spezifischen Umweltbedingungen der Anwendung zu widerstehen.

• Montage und Installation

  Die Methode zur Montage und Installation des analogen Temperatursensors sollte in Betracht gezogen werden. Einige Sensoren sind für spezifische Montagetechniken wie Schraubmontage, Einbau oder Oberflächenmontage konzipiert. Der gewählte Sensor sollte leicht in der Anwendung installiert werden können, um einen ordnungsgemäßen Betrieb und genaue Temperaturmessungen zu gewährleisten.

• Linearität

  Für einige Anwendungen kann die Linearität des Sensorausgangs wichtig sein. Nichtlineare Ausgaben erfordern möglicherweise komplexere Umrechnungsberechnungen, um genaue Temperaturwerte zu erhalten. In solchen Fällen kann es vorteilhafter sein, einen analogen Temperatursensor mit linearem Ausgang auszuwählen.

• Kosten

  Die Kosten des analogen Temperatursensors sind ebenfalls ein wichtiger Faktor. Es gibt verschiedene Sensorarten zu unterschiedlichen Preisen. Es ist wichtig, einen Sensor auszuwählen, der den erforderlichen Spezifikationen entspricht und innerhalb des verfügbaren Budgets liegt.

• Sensor Typ

  Es gibt verschiedene Typen von analogen Temperatursensoren, wie Thermoelemente, Widerstandstemperaturdetektoren (RTDs) und analoge IC-Temperatursensoren, jeder mit eigenen Vor- und Nachteilen. Die spezifischen Anforderungen der Anwendung sollten bei der Auswahl des Sensortyps berücksichtigt werden.

Wie man den analogen Temperatursensor selbstständig austauscht

Den analogen Temperatursensor auszutauschen ist ein unkomplizierter Prozess, der mit einfachen Werkzeugen durchgeführt werden kann. Hier sind die Schritte, die zu befolgen sind:

1. Sicherheit zuerst: Bevor Sie mit dem Austauschprozess beginnen, stellen Sie sicher, dass das System abgeschaltet ist, um elektrische Gefahren zu vermeiden. Überprüfen Sie auch, ob keine temperaturempfindlichen Prozesse derzeit vom Sensor überwacht oder gesteuert werden.

2. Benötigte Werkzeuge sammeln: Die folgenden Werkzeuge sind für den Austausch des analogen Temperatursensors erforderlich. Dazu gehören ein Schraubendreher-Set, Zangen, ein neuer analoger Temperatursensor und Isolierband. Es ist auch ratsam, ein Multimeter zur Überprüfung elektrischer Verbindungen und der Funktionalität des Sensors zu haben, bevor Sie das System schließen.

3. Den alten Sensor entfernen: Verwenden Sie einen Schraubendreher, um alle Schrauben zu entfernen, die den alten Sensor an Ort und Stelle halten. Falls der Sensor mit Schrauben oder Muttern befestigt ist, verwenden Sie Zangen, um diese zu lösen und den Sensor vom System zu trennen. Trennen Sie vorsichtig alle Verdrahtungsverbindungen und notieren Sie sich die Verdrahtungskonfiguration zur späteren Referenz.

4. Den neuen Sensor installieren: Platzieren Sie den neuen analogen Temperatursensor an derselben Stelle wie den alten. Sichern Sie ihn mit Schrauben oder Muttern. Schließen Sie die Verdrahtung des neuen Sensors gemäß der notierten Konfiguration an. Stellen Sie sichere Verbindungen sicher, da lose Drähte zu ungenauen Messungen oder Systemfehlern führen können.

5. Das System testen: Schalten Sie das System ein und überwachen Sie die Messwerte des neuen Sensors. Verwenden Sie ein Multimeter, um die Ausgaben des Sensors zu überprüfen und sicherzustellen, dass sie dem erwarteten Temperaturbereich entsprechen. Falls es Abweichungen gibt, überprüfen Sie nochmals die Verdrahtungsverbindungen und die Position des Sensors.

6. Die Installation abschließen: Sobald das System getestet und der Sensor korrekt funktioniert, schließen Sie alle Zugangsklappen oder Gehäuse. Verwenden Sie Isolierband, um die Verdrahtung zu sichern und versehentliche Kurzschlüsse zu verhindern.

7. Den Austausch dokumentieren: Es ist wichtig, den Austausch zu dokumentieren, inklusive des Datums, des installierten Sensortyps und aller relevanten Konfigurationsdetails. Diese Informationen können für zukünftige Rückfragen und Wartungsunterlagen hilfreich sein.

Fragen und Antworten

F: Was ist ein analoger Temperatursensor?

A: Ein analoger Temperatursensor ist ein Gerät, das zur Messung von Temperatur verwendet wird und ein Ausgangsspannungssignal liefert, das proportional zur gemessenen Temperatur ist. Das Ausgangssignal des Sensors kann zur Überwachung oder Steuerung der Temperatur in verschiedenen Anwendungen verwendet werden.

F: Wo werden analoge Temperatursensoren eingesetzt?

A: Analoge Temperatursensoren werden in vielen verschiedenen Anwendungen eingesetzt, darunter industrielle Prozesse, HVAC-Systeme, Automotoren und medizinische Geräte. Überall, wo präzise Temperaturmessungen und -kontrollen erforderlich sind, können diese Sensoren angewendet werden.

F: Was sind die Vorteile der Verwendung von analogen Temperatursensoren?

A: Analoge Temperatursensoren bieten mehrere Vorteile, wie ihre Einfachheit, Zuverlässigkeit und die Möglichkeit, eine kontinuierliche Temperaturüberwachung bereitzustellen. Sie sind auch langlebig und können für eine breite Palette von Temperaturen und Umweltbedingungen ausgelegt werden.

F: Benötige ich zusätzliche Schaltungen, um mit einem analogen Temperatursensor zu interagieren?

Je nach Art des verwendeten analogen Temperatursensors und dem von ihm gelieferten Ausgangssignal kann in einigen Fällen zusätzliche Schaltung erforderlich sein, um mit dem Sensor zu interagieren. Wenn beispielsweise der Ausgang ein kleines Spannungssignal ist, das eine Verstärkung oder Verarbeitung benötigt, kann ein Operationsverstärkerschaltung erforderlich sein.
