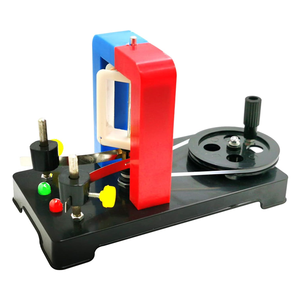

DC-Motoren können basierend auf den Feldwicklungen und der Armaturverbindung kategorisiert werden. Hier sind die Haupttypen:
Getrennt Erregter DC-Motor
Bei getrennt erregten Motoren wird die Feldwicklung von einer anderen Quelle als der Armaturwicklung gespeist. Der Feldstrom wird unabhängig gesteuert. Dies ermöglicht eine größere Flexibilität bei der Steuerung des Drehmoments und der Geschwindigkeit des Motors.
Selbst Erregter DC-Motor
Die Physik des selbst erregten DC-Motors erklärt, dass die Feldwicklung ihren Strom von der Armatur erhält. Es gibt drei Konfigurationen, die basieren, wie sie verbunden sind:
Parallelerregter DC-Motor
Bei parallel erregten Motoren ist die Feldwicklung parallel zur Armaturwicklung geschaltet. Der Feldstrom ist kleiner als der Armaturstrom. Diese Konfiguration bietet eine konstante Feldstärke und eine relativ konstante Geschwindigkeit. Sie ist weniger empfindlich gegenüber Laständerungen.
Serienerregter DC-Motor
Bei serienerregten Motoren ist die Feldwicklung in Reihe mit der Armaturwicklung verbunden. Der Feldstrom entspricht dem Armaturstrom. Dies stellt sicher, dass die Feldstärke mit der Last variiert. Die Serienschaltung hat ein starkes Anzugsmoment. Sie eignet sich für Anwendungen mit hohen Anforderungen an das Anzugsmoment.
Compound-erregter DC-Motor
Compound-Motoren haben zwei Feldwicklungen. Eine ist als Parallelwicklung und die andere als Serienwicklung mit der Armatur verbunden. Das parallele Feld steuert die Geschwindigkeit, während das Serienfeld auf Laständerungen reagiert. Diese Kombination bietet eine gute Geschwindigkeitsregelung. Sie hat auch ein hohes Anzugsmoment.

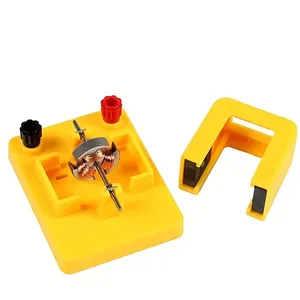

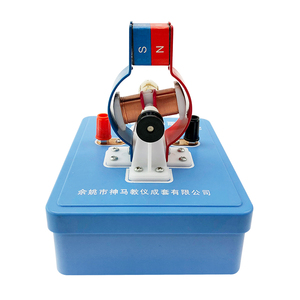

DC-Motor mit Permanentmagnetfeld
Bei diesem Motor wird die Feldwicklung durch Permanentmagneten erzeugt. Dies schafft ein konstantes Magnetfeld. Der Einsatz von Permanentmagneten vereinfacht das Design des Motors. Außerdem reduziert es seine Größe und Kosten. Diese Motoren haben eine hohe Effizienz und gute Leistung bei niedrigen Geschwindigkeiten. Sie sind für kleine Anwendungen geeignet.
DC-Motor mit Serienfeldwicklung
Bei diesen Motoren ist die Feldwicklung in Reihe mit der Armaturwicklung verbunden. Dies stellt sicher, dass der Feldstrom dem Armaturstrom entspricht. Die Serienkonfiguration sorgt für ein starkes Anzugsmoment. Sie eignet sich für Anwendungen, die ein hohes Anzugsmoment erfordern.
DC-Motor mit Parallelfeldwicklung
Die Parallelfeldwicklung ist in diesem Motor parallel zur Armatur verbunden. Dies sorgt dafür, dass der Feldstrom kleiner ist als der Armaturstrom. Die Parallelkonfiguration bietet eine konstante Feldstärke. Sie ist weniger empfindlich gegenüber Änderungen des Lastmoments.

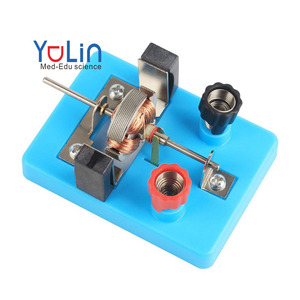

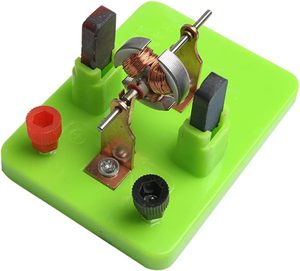

Das grundlegende Design eines DC-Elektromotors besteht aus zwei Hauptteilen: dem Stator und dem Rotor. Der Stator ist der stationäre Teil des Motors, während der Rotor, auch als Armatur bekannt, der rotierende Teil ist. Hier ist eine Übersicht über die Designelemente:
Stator
Der Stator bietet ein Magnetfeld, das durch Permanentmagneten oder Elektromagnete erzeugt werden kann. Das Design umfasst:
Rotor (Armatur)
Der Rotor oder die Armatur ist mit Drahtwicklungen versehen, die ein Magnetfeld erzeugen, wenn Strom durch sie fließt. Key Features sind:
Drehmoment und Rotation
Drehmoment wird durch die Interaktion zwischen den Magnetfeldern des Stators und des Rotors erzeugt. Das Magnetfeld des Stators interagiert mit dem Magnetfeld des Rotors (erzeugt durch die Armaturwicklung) und erzeugt eine Kraft, die den Rotor zum Drehen bringt. Der Kommutator stellt sicher, dass die Stromrichtung in den Rotorwicklungen entsprechend wechselt, um ein konstantes Drehmoment in eine Richtung aufrechtzuerhalten.
Effizienz und Geschwindigkeitsregelung
DC-Motoren sind bekannt für ihre Effizienz bei der Umwandlung von elektrischer Energie in mechanische Energie. Die Geschwindigkeitsregelung wird erreicht, indem die Spannung über die Armaturwicklungen variiert oder der Feldstrom bei einem getrennt erregten Motor angepasst wird.
Gleichstrom (DC)-Motoren werden aufgrund ihrer steuerbaren Geschwindigkeit und ihres Drehmoments häufig in verschiedenen Anwendungen eingesetzt. Hier sind die Verschleiß- und Abstimmungsvorschläge, die bei der Verwendung dieser Motoren zu beachten sind:

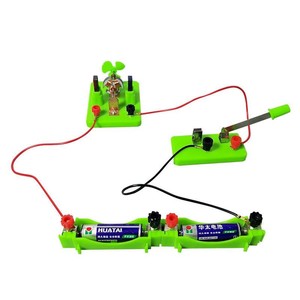

Übereinstimmung der Stromversorgung
Bei der Verwendung eines DC-Motors ist es wichtig, die Stromversorgung mit der Spannungsbewertung des Motors abzustimmen. Die Stromversorgung sollte eine saubere und stabile DC-Spannung liefern. Dies kann durch die Verwendung von Spannungsreglern oder Filtern erreicht werden, um Spitzen oder Welligkeiten zu vermeiden, die die Leistung des Motors beeinträchtigen könnten. Für kleine Motoren können Batterien oder Netzadapter verwendet werden, während größere Motoren industrielle Stromversorgungen oder maßgeschneiderte Batteriepacks benötigen.

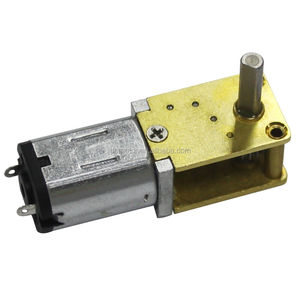

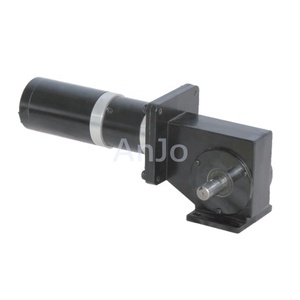

Übereinstimmung des Getriebes
Die Abstimmung des Getriebes ist entscheidend für Anwendungen, die ein hohes Drehmoment oder eine spezifische Geschwindigkeit erfordern. Das Getriebe sollte auf die Größe und Geschwindigkeit der Motorwelle abgestimmt werden. Dies gewährleistet einen sicheren Sitz und eine ordnungsgemäße Ausrichtung. Berücksichtigen Sie das Getriebeverhältnis zur Erreichung des gewünschten Ausgangsdrehmoments und der Geschwindigkeit. Höhere Verhältnisse erhöhen das Drehmoment, verringern jedoch die Geschwindigkeit. Wählen Sie ein Getriebe, das das Spitzendrehmoment des Motors ohne Ausfall bewältigen kann.
Lastabstimmung
Die Lastabstimmung ist für den effizienten Betrieb wesentlich. Der Motor sollte auf die Last abgestimmt werden, die er antreibt. Berücksichtigen Sie die Eigenschaften der Last, wie Gewicht, Trägheit und Reibung. Wählen Sie einen Motor mit ausreichend Drehmoment, um die Bewegung zu starten und aufrechtzuerhalten, ohne dass er stehen bleibt. Verwenden Sie einen Motor mit einer höheren Geschwindigkeitsbewertung für schnellere Reaktionen und Beschleunigungen. Dies stellt sicher, dass das System reibungslos und zuverlässig funktioniert.
Controller-Abstimmung
Die Abstimmung des Controllers auf den DC-Motor ist entscheidend für eine präzise Steuerung. Berücksichtigen Sie die Fähigkeiten des Controllers, wie PWM-Frequenz und Strombewertung. Wählen Sie einen Controller, der den Anlaufstrom des Motors bewältigen kann und eine sanfte Geschwindigkeitsregelung bietet. Verwenden Sie Mikrocontroller oder FPGA-basierte Controller für fortgeschrittene Steuerungsalgorithmen. Dies ermöglicht eine Feinabstimmung der Motorleistung in Echtzeit.
Kühlsystem
DC-Motoren erzeugen während des Betriebs Wärme. Ein Kühlsystem ist notwendig, um ihre Temperatur innerhalb sicherer Grenzen zu halten. Wählen Sie eine Kühlmethode basierend auf der Größe und Anwendung des Motors. Luftkühlung eignet sich für kleine Motoren. Größere Motoren benötigen möglicherweise eine Flüssigkeitskühlung oder Kühlkörper. Stellen Sie sicher, dass das Kühlsystem so konzipiert ist, dass es Wärme effektiv abführt und eine Überhitzung verhindert.
F1: Was ist das Funktionsprinzip eines DC-Motors?
A1: Das Funktionsprinzip eines DC-Motors basiert auf der Interaktion zwischen einem Magnetfeld und einem stromführenden Leiter. Wenn Strom durch die Armaturwicklung fließt, die im Magnetfeld des Motors platziert ist, erfährt sie ein Drehmoment, das die Armatur in Rotation versetzt. Die Drehrichtung kann umgekehrt werden, indem die Richtung des Stroms oder des Magnetfelds geändert wird. Um eine kontinuierliche Rotation aufrechtzuerhalten, verwendet der Motor einen Kommutator und Bürsten, die die Stromrichtung in der Wicklung ändern, während sich die Armatur dreht.
F2: Was sind die Hauptkomponenten eines DC-Motors?
A2: Die Hauptkomponenten eines DC-Motors umfassen den Stator, der das Magnetfeld erzeugt (entweder von Permanentmagneten oder Elektromagneten); den Rotor oder die Armatur, die rotiert und Wicklungen enthält; den Kommutator, der die Stromrichtung in der Armaturwicklung umkehrt; und Bürsten, die den Strom zum Kommutator leiten. Weitere Komponenten sind die Motorwelle, Lager und das Gehäuse, die die Motorstruktur unterstützen und schützen.
F3: Welche Rolle spielt der Kommutator in einem DC-Motor?
A3: Der Kommutator in einem DC-Motor spielt eine entscheidende Rolle bei der Gewährleistung einer kontinuierlichen Rotation der Armatur des Motors. Er besteht aus Segmenten, die mit der Armaturwicklung verbunden sind und sich mit der Armatur drehen. Während sich die Armatur dreht, wechseln die Bürsten, die mit der Stromversorgung verbunden sind, ihre Verbindung von einem Kommutatorsegment zum anderen. Diese Umschaltaktion kehrt die Stromrichtung in der Wicklung um, hält das Drehmoment in derselben Richtung aufrecht und ermöglicht eine sanfte und kontinuierliche Rotation des Motors.
F4: Wie unterscheidet sich ein DC-Motor von einem AC-Motor?
A4: Der Hauptunterschied zwischen DC-Motoren und AC-Motoren liegt in der Art der elektrischen Versorgung, die sie verwenden, und ihrem Aufbau. DC-Motoren arbeiten mit Gleichstrom, was eine präzise Steuerung von Geschwindigkeit und Drehmoment ermöglicht und sie für Anwendungen geeignet macht, die eine feine Steuerung erfordern. Im Gegensatz dazu arbeiten AC-Motoren mit Wechselstrom und sind in der Regel einfacher im Design, was oft zu geringeren Wartungsbedürfnissen und höherer Zuverlässigkeit bei konstanten Geschwindigkeitsanwendungen führt. Darüber hinaus verwenden DC-Motoren einen Kommutator und Bürsten, während die meisten AC-Motoren ein einfacheres Rotor-Design ohne diese Komponenten verwenden.
