Ein PWM-Schaltungskit kann wie folgt kategorisiert werden:

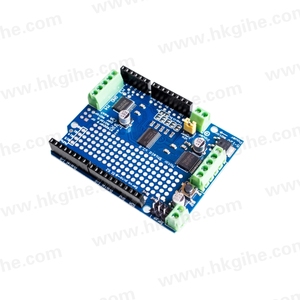

Microcontroller-basiertes PWM-Schaltungskit
Dieses Kit verwendet einen Mikrocontroller wie Arduino, PIC oder AVR zur Erzeugung des PWM-Signals. Der Mikrocontroller ist so programmiert, dass er das Tastverhältnis und die Frequenz entsprechend den Anforderungen anpasst. Das Kit umfasst in der Regel eine LED, einen Widerstand und einen MOSFET oder Transistor. Dies wird verwendet, um die Helligkeit der LED zu steuern. Es kann auch verwendet werden, um die Geschwindigkeit eines Motors oder die Erhitzung einer Spule zu kontrollieren.
NE555 Timer PWM-Schaltungskit
Dieses Kit verwendet den NE555 Timer-IC im astabilen Modus, um ein PWM-Signal zu erzeugen. Das Tastverhältnis und die Frequenz werden durch zwei Widerstände und einen Kondensator bestimmt, die mit dem 555 Timer verbunden sind. Diese Schaltung kann verwendet werden, um die Geschwindigkeit kleiner Motoren zu steuern und Lichter zu dimmen.
LM324 Operationsverstärker PWM-Schaltungskit
Dieses Kit verwendet den LM324 Operationsverstärker zur Erzeugung eines PWM-Signals. Die Schaltung vergleicht eine Sägezahnwelle, die von einem Funktionsgenerator oder einem 555 Timer erzeugt wird, mit einer Referenzspannung. Der Ausgang schaltet hoch und runter, um das PWM-Signal zu erzeugen. Es wird häufig in Anwendungen zur Leistungssteuerung eingesetzt.
555 Timer PWM-Schaltungskit
Der 555 Timer kann auch verwendet werden, um ein PWM-Signal zu erzeugen, indem er im monostabilen Modus konfiguriert wird. Die Breite des Ausgangsimpulses wird durch die Werte eines Widerstands und eines Kondensators bestimmt. Durch Variieren dieser Komponenten kann das Tastverhältnis des PWM-Signals angepasst werden. Dieses Kit kann ein Breadboard, 555 Timer IC, Widerstände, Kondensatoren und ein Netzteil umfassen.
Digitaler Signalprozessor (DSP) PWM-Schaltungskit
Dieses Kit verwendet einen DSP zur Erzeugung von PWM-Signalen. Der DSP kann so programmiert werden, dass er das Tastverhältnis und die Frequenz anpasst. Er kann mehrere Ausgänge gleichzeitig steuern. Dieses Kit wird in fortgeschrittenen Anwendungen zur Motorsteuerung verwendet.
FPGA-basiertes PWM-Schaltungskit
FPGA (Field Programmable Gate Array) basierte PWM-Schaltungskits bieten Flexibilität und hohe Leistung. Die FPGA kann konfiguriert werden, um mehrere PWM-Signale mit präziser Zeitsteuerung zu erzeugen. Dieses Kit ist für Hochfrequenzanwendungen geeignet.
Analoges PWM-Schaltungskit
Dieses Kit basiert auf analogen Komponenten wie Transistoren, Kondensatoren und Widerständen. Es erzeugt PWM-Signale ohne die Notwendigkeit eines Mikrocontrollers oder digitaler Komponenten. Die analoge PWM-Schaltung ist einfach und zuverlässig. Sie wird in grundlegenden Anwendungen zur Motorsteuerung eingesetzt.
Bei der Auswahl eines PWM (Pulsweitenmodulation) Schaltungskits sollten mehrere wichtige Designelemente und Merkmale berücksichtigt werden, um sicherzustellen, dass es die Anforderungen der beabsichtigten Anwendung effektiv erfüllt. Hier sind die wichtigsten Designüberlegungen:
Aussignal
Das Ausgangssignal der PWM ist eine Rechteckwelle, die bei einer festen Frequenz zwischen hohen und niedrigen Zuständen wechselt. Die Dauer des hohen Zustands (einschalten) variiert, während der niedrige Zustand (ausschalten) konstant bleibt. Diese Variation steuert die Leistung, die an ein externes Gerät wie einen Motor oder eine LED geliefert wird.
Frequenz und Auflösung
Die Frequenz des PWM-Signals sollte für die Anwendung geeignet sein. Beispielsweise könnte die Motorsteuerung Frequenzen im Bereich von einigen Kilohertz verwenden, während das Dimmen von LEDs höhere Frequenzen verwenden kann, um sichtbares Flackern zu vermeiden. Die Auflösung, die durch die verwendeten Bits im PWM-Signal bestimmt wird, beeinflusst die Präzision der Anpassungen des Tastverhältnisses. Eine 8-Bit-Auflösung bietet 256 Stufen, während eine 10-Bit-Auflösung 1024 Stufen bietet, was eine feinere Kontrolle über die Ausgabe ermöglicht.
Kompatibilität mit Mikrocontrollern
Viele PWM-Schaltungen werden mit Mikrocontroller-Einheiten (MCUs) implementiert. Überprüfen Sie die Kompatibilität des Schaltungskits mit dem verwendeten Mikrocontroller. Stellen Sie sicher, dass der Mikrocontroller genügend PWM-Kanäle zur Verfügung hat und dass diese leicht für die gewünschte Anwendung konfiguriert werden können.
Stromhandhabungskapazität
Die PWM-Schaltung muss die Stromanforderungen der Last, die sie steuert, bewältigen können. Bei Motorantrieben sollte sichergestellt werden, dass die Schaltung den Anlaufstrom des Motors handhaben kann. Bei LED-Antrieben sollte der maximale Strom basierend auf den LED-Spezifikationen berechnet werden. Verwenden Sie geeignete Transistoren, MOSFETs oder Treiber-ICs, die den erforderlichen Strom- und Spannungspegel ohne Überhitzung oder Ausfall handhaben können.
Schutzmerkmale
Integrieren Sie Schutzmerkmale, um die PWM-Schaltung und die Last zu schützen. Dazu gehören möglicherweise Freilaufdioden über induktiven Lasten, um Spannungsspitzen zu verhindern, thermische Schutzvorrichtungen für MOSFETs und Strombegrenzungswiderstände für LEDs. Sicherungen oder Schutzschalter können zusätzlichen Schutz gegen Überstrombedingungen bieten.
Verstellbares Tastverhältnis
Eine der wichtigsten Funktionen eines PWM-Schaltungs ist die Möglichkeit, das Tastverhältnis anzupassen. Dies kann durch variable Widerstände (Potentiometer) für die manuelle Steuerung oder digitale Eingänge (wie von einem Mikrocontroller) erfolgen, um das Tastverhältnis programmatisch festzulegen. Einige Schaltungen können Drehgeber oder Tasten verwenden, um das Tastverhältnis schrittweise anzupassen.
Benutzeroberfläche und Rückmeldung
Wenn das Schaltungskit eine Benutzeroberfläche enthält, beachten Sie deren Design und Benutzerfreundlichkeit. LCD- oder LED-Anzeigen können Rückmeldungen zum aktuellen Tastverhältnis, zur Frequenz und zu anderen Parametern geben. Einfache Tasten oder Drehknöpfe können Anpassungen und Einstellungen erleichtern.
Dokumentation und Unterstützung
Überprüfen Sie die Verfügbarkeit umfassender Dokumentation, einschließlich Schaltplänen, Benutzerhandbüchern und Anwendungshinweisen für das PWM-Schaltungskit. Gute Dokumentation kann den Lernprozess und das Troubleshooting erleichtern. Berücksichtigen Sie außerdem den Umfang der technischen Unterstützung, die vom Hersteller oder Lieferanten angeboten wird.
Kosten und Verfügbarkeit
Bewerten Sie die Kosten des PWM-Schaltungskits im Hinblick auf seine Merkmale und Fähigkeiten. Berücksichtigen Sie die Verfügbarkeit von Komponenten und Ersatzteilen für zukünftige Upgrades oder Reparaturen. Suchen Sie nach Alternativen, wenn das Kit nicht sofort auf dem Markt erhältlich ist.
Einige der Vorschläge, die den Benutzern helfen können, ein PWM-Schaltungskit zu tragen und zu kombinieren, umfassen Folgendes.
Multimeter verwenden
Beim Abgleichen der Ergebnisse des PWM-Schaltungskits sollte ein Multimeter verwendet werden. Es misst Spannung, Strom und Widerstand. Dies hilft, die Leistung der Schaltung zu überprüfen und Probleme zu finden. Das Multimeter zeigt den tatsächlichen Wert des PWM-Signals an. Dies hilft zu sehen, ob die Schaltung gut funktioniert. Es findet Fehler, indem es den Spannungsabfall oder Kurzschlüsse anzeigt. Das Multimeter ist ein unverzichtbares Werkzeug für jeden, der mit Elektronik arbeitet. Es hilft, das Schaltungskit abzugleichen und die Schaltung zu reparieren.
Oszilloskop verwenden
Das Abgleichen der Ergebnisse eines PWM-Schaltungskits kann komplex sein. Ein Oszilloskop ist ein Werkzeug, das beim Abgleichen der Ergebnisse helfen kann. Es zeigt, wie sich das PWM-Signal im Laufe der Zeit ändert. Dies hilft den Benutzern, das Tastverhältnis und die Frequenz zu sehen. Diese Einstellungen können angepasst werden, um den Anforderungen der Schaltung zu entsprechen. Das Oszilloskop kann auch Rauschen und Spannungsspitzen erkennen. Diese können Probleme in der Schaltung verursachen. Durch die Verwendung eines Oszilloskops können die Benutzer ein klares Bild des PWM-Signals erhalten. Dies ermöglicht es den Benutzern, Probleme zu beheben und die Schaltung anzupassen. So wird sichergestellt, dass sie wie gewünscht funktioniert.
Logikanalysator verwenden
Ein Logikanalysator eignet sich gut zum Abgleichen der Ergebnisse eines PWM-Schaltungskits. Er erfasst und analysiert digitale Signale. Dies ermöglicht es den Benutzern zu sehen, wie sich das PWM-Signal im Laufe der Zeit verhält. Der Logikanalysator zeigt die hohen und niedrigen Zustände des PWM-Signals an. Dies hilft den Benutzern, das Tastverhältnis und die Frequenz zu überprüfen. Er kann auch die Auswirkungen von Rauschen oder Störungen auf das PWM-Signal zeigen. Dies hilft den Benutzern, Probleme zu finden, die die Leistung der Schaltung beeinträchtigen können. Durch die Verwendung eines Logikanalysators können die Benutzer die Ergebnisse des PWM-Schaltungskits genau abgleichen. So wird sichergestellt, dass die Schaltung wie gewünscht funktioniert.
Q1. Wofür wird ein PWM-Schaltungskit verwendet?
A1. Ein PWM-Schaltungskit wird verwendet, um Pulsweitenmodulationstechniken zu erlernen und umzusetzen. Sie sind nützlich zur Steuerung der Leistungsabgabe an Geräte wie Motoren, LEDs und Heizkörper. Dies ermöglicht eine effiziente Steuerung von Geschwindigkeit, Helligkeit und Temperatur.
Q2. Was sind die Hauptbestandteile eines PWM-Schaltungskits?
A2. Zu den Hauptbestandteilen gehören ein Arduino oder Mikrocontroller, ein MOSFET oder Transistor, eine Diode und eine Induktivität oder ein Kondensator. Es gibt auch einen PWM-Signalgeber und ein Lastgerät für verschiedene Anwendungen.
Q3. Kann jemand eine PWM-Schaltung mit einem Raspberry Pi erstellen?
A3. Ja, es ist möglich, eine PWM-Schaltung mit einem Raspberry Pi zu erstellen. Die GPIO-Pins des Raspberry Pi können PWM-Signale erzeugen. Sie können Geräte wie LEDs und Motoren steuern. Allerdings benötigen sie zusätzliche Komponenten wie Transistoren oder MOSFETs für Anwendungen mit höherer Leistung.
Q4. Ist ein PWM-Schaltungskit für Anfänger geeignet?
A4. Ja, ein PWM-Schaltungskit ist für Anfänger geeignet. Es bietet praktische Erfahrungen mit grundlegender Elektronik und Mikrocontroller-Programmierung. Es führt sie auch in wichtige Konzepte wie Tastverhältnis und Frequenz ein. Mit etwas Anleitung und Ressourcen können Anfänger die Grundlagen der PWM leicht erfassen und einfache Projekte erstellen.
Q5. Was sind einige Anwendungen der PWM im realen Leben?
A5. Einige Anwendungen der PWM im realen Leben umfassen die Steuerung der Geschwindigkeit von Gleichstrommotoren in der Robotik und in Industriemaschinen. Sie steuert auch die Helligkeit von LEDs in Beleuchtungssystemen und das Heizelement in Temperaturregelungssystemen. Sie wird auch in der Audioprocessing und Kommunikationstechnik verwendet.
