Himbeer-pi mit relais

Arten von Raspberry Pi mit Relais

Der Raspberry Pi mit Relais ist ein winziger Computer, der für DIY-Projekte entwickelt wurde. Er funktioniert gut mit einem elektromechanischen Schalter, der als Relais bekannt ist. Dieses Gerät öffnet und schließt elektrische Stromkreise, wenn es ein- oder ausgeschaltet wird. Es gibt zwar verschiedene Variationen dieses Produkts, von Modellen bis hin zu Typen, aber sie funktionieren alle auf die gleiche Weise – sie bieten eine Plattform für Benutzer, um alles zu erstellen, was sie sich wünschen.

In einem Relais-Modul für Raspberry Pi finden sich verschiedene Arten von Relais. Dazu gehören:

• Elektromechanisches Relais (EMR)

  Ein elektromechanisches Relais (EMR) ist eine Art von Relais, das elektromagnetische Spulen und mechanisch bewegliche Teile (Kontakte) verwendet, um Stromkreise ein- oder auszuschalten. Wenn Strom durch die Spule fließt, erzeugt diese ein Magnetfeld, das eine Ankerplatte anzieht und diese in Kontakt mit anderen Klemmen bewegt. Dadurch wird der Stromkreis geöffnet oder geschlossen. Elektromechanische Relais können hohe Spannungen und Ströme schalten und verfügen über mehrere Kontaktkonfigurationen. Allerdings können sie durch mechanische Reibung im Laufe der Zeit verschleißen und benötigen mehr Leistung zum Betrieb als Halbleiterrelais.

• Halbleiterrelais (SSR)

  Ein Halbleiterrelais (SSR) ist ein Relais ohne bewegliche Teile. Anstatt elektromagnetische Spulen und mechanisch bewegliche Kontakte wie ein EMR zu verwenden, verlässt es sich auf Halbleiterbauelemente für die Ein- und Ausgangsstromkreis-Schaltung. Wenn das Steuersignal angelegt wird, werden Bauelemente wie Opto-Isolatoren, Transistoren oder Silizium-gesteuerte Gleichrichter (SCRs) im SSR eingeschaltet und ermöglichen den Stromfluss. SSRs können die gleiche Ein-/Aus-Schaltfunktion wie elektromechanische Relais ausführen. Sie haben jedoch einige Vorteile, darunter eine längere Lebensdauer, da keine physikalischen Teile verschleißen. Außerdem bieten SSRs aufgrund ihrer rein elektronischen Konstruktion eine zuverlässigere Schaltung. Sie benötigen auch weniger Steuerspannung.

• Halbleiterrelais

  Halbleiterrelais bieten einen elektromechanischen Ersatz, jedoch mit überlegener Leistung. Sie sind langlebig, haben keine beweglichen Teile und ermöglichen eine längere Lebensdauer. Der Durchlasswiderstand des Relais ist sehr gering, was eine hervorragende Kontaktzuverlässigkeit bietet. Sie schalten auch viel schneller als EMRs und haben eine bessere Beständigkeit gegen Stöße und Vibrationen.

Funktionen & Merkmale von Raspberry Pi mit Relais

Beim Kauf eines Raspberry Pi Relais-Boards sollten Benutzer Modelle in Betracht ziehen, die mit ihren bevorzugten Programmiersprachen kompatibel sind, da dies die Art und Weise beeinflussen kann, wie sie das Relais-Board programmieren und steuern. Einige gängige Programmiersprachen, die mit Raspberry Pi verwendet werden, sind Python, C++ und Java.

Sie sollten auch nach Boards suchen, die eine klare Dokumentation und Unterstützung für die Programmierung und Steuerung der Relais bieten. Dazu können Beispielcode-Schnipsel, Tutorials und Bibliotheken für gängige Programmiersprachen gehören.

Weitere wichtige Merkmale, die in einem Raspberry Pi Relais-Modul zu beachten sind, sind die Anzahl der Relais, die Spannungs- und Stromwerte, die Steuerschnittstelle, die Stromversorgung sowie die Größe und die Montageoptionen.

Die folgende Tabelle fasst die wichtigsten Merkmale und Funktionen eines Raspberry Pi mit Relais zusammen:

• Steuerung von Hochspannungsgeräten

  Ein Relais fungiert als Schalter, der von einem Raspberry Pi mit niedriger Spannung gesteuert werden kann. Dadurch kann ein Raspberry Pi mit Relais Geräte und Systeme steuern, die mit höheren Spannungen und Strömen arbeiten.

• Isolation

  Verdrahtete Relais schützen Stromkreise vor höheren Spannungs- und Strompegeln. Dies gewährleistet die Sicherheit und verhindert Schäden am Raspberry Pi und anderen angeschlossenen Komponenten.

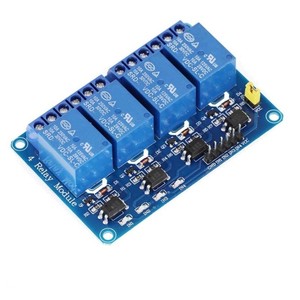

• Relais-Modul

  Es besteht oft aus mehreren Relais, die jeweils über Steuerschaltpole zur Verbindung von Signalen vom Raspberry Pi verfügen. Die Klemmenblöcke ermöglichen den Anschluss externer Geräte, die über das Relais gesteuert werden sollen. Sie können auch Anzeige-LEDs zur Anzeige des Relaisstatus und Opto-Isolatoren zur zusätzlichen elektrischen Isolation zwischen dem Relais und Raspberry Pi enthalten.

• Steuerung mehrerer Geräte

  Die Verwendung eines Relais mit einem Raspberry Pi ermöglicht die Steuerung mehrerer Geräte mit einem einzigen Board. Dies wird durch die Verwendung von Relais-Modulen erreicht, die aus mehreren Relais bestehen. Jedes Relais wird unabhängig vom Raspberry Pi aktiviert, wodurch die gleichzeitige oder individuelle Steuerung mehrerer Geräte ermöglicht wird.

• Mechanisches Schalten

  Relais bieten eine zuverlässige Möglichkeit, große Ströme und Spannungen durch mechanisches Schalten zu schalten. Sie eignen sich für Anwendungen, bei denen das Schalten hoher Leistungen erforderlich ist, da sie den Lichtbogen und den Verschleiß der elektrischen Kontakte bewältigen können.

• Schutz

  Einige Relais-Boards verfügen über Freilaufdioden über den Relaisspulen, um vor Spannungsspitzen zu schützen, wenn die Relaisspulen stromlos werden. Dies verhindert Schäden am Raspberry Pi und anderen Stromkreisen durch Spannungsspitzen, die zu Komponentenausfällen führen könnten.

• Wärmeabfuhr

  Bei der Steuerung von Hochleistungsgeräten kann das Relais Wärme erzeugen, die abgeführt werden muss, um eine Beschädigung des Relais oder eine Beeinträchtigung seiner Leistung zu vermeiden. Eine ausreichende Belüftung oder die Verwendung von Kühlkörpern kann dazu beitragen, dass das Relais kühl bleibt und einen zuverlässigen Betrieb gewährleistet.

Anwendungen für einen Raspberry Pi mit Relais

Das Raspberry Pi 4 Relais-Board bietet viele nützliche Anwendungen. Es gibt über 40 Millionen globale Benutzergemeinschaften von Raspberry Pi. Sie können dazu beitragen, neue Ideen zu lernen und Inspiration zu wecken. Hier sind ein paar Anwendungen:

• Heimautomatisierung: Verwenden Sie Relais, die von einem Raspberry Pi gesteuert werden, um Heimautomatisierungen für Geräte zu ermöglichen, die noch nicht intelligent sind. Ein Relais kann eine einfache Lampe intelligent machen. Schalten Sie sie über die mobile App ein oder planen Sie sie. Hauseigentümer können auch auf ein vollständig automatisiertes Zuhause upgraden, indem sie das Relais an das Heimsystem anschließen. Steuern Sie Ihre Hausgeräte von überall aus mit dem Pi-Heimaccess-System.
• Energieüberwachung: Ein Raspberry Pi Relais ist hilfreich für Aufgaben der Energieüberwachung. Mit Stromsensoren, die mit dem Pi verbunden sind, können Benutzer den Energieverbrauch in Echtzeit überwachen. Sie können den Verbrauch des Geräts sehen, wenn das Relais mit traditionellen Geräten verbunden ist. Der Pi kann auch Informationen über den Gesamtverbrauch des Hauses liefern. Dieses Setup ermöglicht die Erkennung von Energieverschwendung und die Optimierung der Effizienz, um Geld zu sparen.
• Leistungsverteilung: Benutzer können Leistung verteilen und mit Raspberry Pi Relais steuern. Beispielsweise kann das Relais Stromsteckdosen in einem Heimbüro steuern. Es kann morgens die Kaffeemaschine und den Pi einschalten oder abends mit einem Knopfdruck alles ausschalten. Durch dieses Pi-Relais-gesteuerte System wird das regelmäßige Vergessen, Geräte auszuschalten, vermieden.
• Fernbedienung: Bauen Sie ein Pi-basiertes Fernbedienungssystem für Arbeitsmaschinen. Wichtige Geräte, die sich in Büros befinden, wie z. B. Drucker oder Kaffeemaschinen, können über Relais eingeschaltet bleiben. So kann beispielsweise ein Raspberry Pi Relais eine Kaffeemaschine am Laufen halten. Der Morgenkaffee ist bei Ankunft mit einem einfachen Befehl der mobilen App fertig.

So wählen Sie Raspberry Pi mit Relais aus

Wenn man herausfindet, wie man ein Raspberry Pi Relais-Board kauft, muss man seinen Zielmarkt berücksichtigen, nämlich gewerbliche Käufer. Sie müssen sicherstellen, dass das Produkt skalierbar ist, so dass die Leute es in großen Mengen verwenden können.

Sie müssen auch sicherstellen, dass es einfach in bestehende Systeme integriert werden kann. Einige andere Dinge, die man beim Kauf von Raspberry Pi 4 Relais beachten muss, sind die folgenden:

• Kanalzahl: Beim Relais-Modul gibt es keine Einheitslösung. Verschiedene Anwendungen erfordern verschiedene Relais-Module. Es sind Konverter mit 1, 2, 4, 8, 16 und sogar 32 Kanal-Modulen verfügbar. Es ist wichtig, ein Modul zu wählen, das die richtige Anzahl an Kanälen gemäß den Anforderungen aufweist.
• Spannungspegel: Der Spannungspegel des Relais-Boards und der Betriebsspannungspegel des Raspberry Pi sollten miteinander kompatibel sein. Dies liegt daran, dass Relais-Boards normalerweise mit 5V oder 12V betrieben werden, während Raspberry Pi mit 3.3V arbeitet. In diesem Fall müssen möglicherweise Pegelwandler verwendet werden, um eine Schnittstelle zwischen den beiden zu schaffen.
• Stromaufnahme: Bei der Auswahl eines Relais-Boards für Raspberry Pi sollte die Stromaufnahme berücksichtigt werden, insbesondere bei Verwendung von Batteriestrom.
• Formfaktor: Der Formfaktor des Raspberry Pi Relais-Moduls sollte berücksichtigt werden. Man muss sicherstellen, dass es in das Gehäuse der Anwendung passt, ohne dass Ports oder Anschlüsse behindert werden. Es ist besser, sich für ein kompaktes Board mit Relais zu entscheiden, die nicht durchgesteckt montiert sind.
• Relaistyp: Elektromechanische und Halbleiterrelais sind die beiden Relaistypen, die man finden kann.
  Ein elektromechanisches Relais hat eine Spule, die einen Schalter aktiviert, wenn Strom durch sie fließt. Dieser Schalter öffnet und schließt, wodurch der Stromkreis ein- und ausgeschaltet wird. Diese Art von Relais ist ideal für die Steuerung von Hochspannungsgeräten wie Lampen oder Lüftern, während Halbleiterrelais für das Schalten von Lasten elektronischen Typs geeignet sind.
• Isolation: Isolation schützt Signal- und Leistungskreise voneinander. Das heißt, wenn einer beschädigt wird, wird der andere nicht beschädigt. Opto-isolierte Relais-Boards haben einen besseren Schutz und werden für kritische Anwendungen empfohlen.

F & A

F1: Kann ein Raspberry Pi mehrere Relais steuern?

A1: Ja, ein Raspberry Pi kann mehrere Relais mit zusätzlichen GPIO-Pins oder Relais-Boards steuern, die für mehrere Kanäle ausgelegt sind. Stellen Sie sicher, dass jedes Relais über eine separate Steuerverbindung verfügt, die mit einem GPIO-Pin am Raspberry Pi verbunden werden kann.

F2: Wie viel Strom können Raspberry Pi Relais verarbeiten?

A2: Die Strom- und Spannungsspezifikationen von Raspberry Pi Relais variieren je nach Relaismodell. Überprüfen Sie die Dokumentation jedes Relais auf Spezifikationen. Die meisten Relais können einige Ampere Strom verarbeiten und arbeiten mit 120V oder 240V AC.

F3: Wie verbinde ich ein Relais-Modul mit einem Raspberry Pi?

A3: Der Anschluss eines Relais-Moduls ist einfach. Verbinden Sie zunächst den IN-Pin des Relais-Moduls mit einem GPIO-Pin am Raspberry Pi. Verbinden Sie dann den VCC-Pin mit der 5V-Stromversorgung des Raspberry Pi und den GND-Pin mit der gemeinsamen Masse. Schließlich verbinden sie die COM- und NC/NO-Klemmen des Relais mit dem Gerät, das Sie steuern möchten.

F4: Welche verschiedenen Arten von Raspberry Pi Relais gibt es?

A4: Halbleiter und elektromechanische Relais sind die beiden Haupttypen von Relais, die mit Raspberry Pi verwendet werden. Halbleiterrelais (SSRs) verwenden Halbleiterkomponenten, um Lasten zu schalten, anstatt bewegliche Teile. Elektromechanische Relais (EMRs) schalten mechanisch mit einer Spule, um ein Magnetfeld zu erzeugen, das die Kontakte bewegt.
