Spi bios programmierer

Arten von SPI BIOS Programmierern

Ein SPI BIOS Programmer ist ein Werkzeug, das verwendet wird, um Flash-Speicherchips auszulesen, zu beschreiben und zu löschen, die die BIOS-Firmware enthalten. Diese Programmierer sind unerlässlich für Aufgaben wie BIOS-Wiederherstellung, Firmware-Updates und Chipprogrammierung. Es gibt verschiedene Arten von SPI BIOS Programmierern, von denen jeder eigene Merkmale und Fähigkeiten hat.

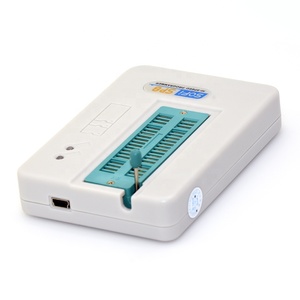

• Handheld SPI BIOS Programmer: Dies sind kleine, tragbare Geräte, die leicht mitgenommen werden können. Sie verbinden sich häufig über USB mit einem Computer und verfügen über einen Sockel zum Einsetzen des BIOS-Chips. Ihr Hauptvorteil ist die Portabilität und die Benutzerfreundlichkeit, was sie für Reparaturen vor Ort geeignet macht. Allerdings haben sie im Vergleich zu anderen Arten von Programmierern möglicherweise eingeschränkte Funktionen.
• USB-basierte SPI BIOS Programmer: Diese Programmierer verbinden sich direkt mit dem USB-Port eines Computers. Sie sind für spezifische Aufgaben wie das Auslesen und Beschreiben von BIOS-Chips konzipiert. Benutzer müssen möglicherweise zusätzliche Treiber oder Software installieren, um sie verwenden zu können. USB-basierte Programmer sind oft erschwinglicher als andere Typen, was sie zu einer beliebten Wahl für Hobbyisten und gelegentliche Anwender macht.
• Universelle SPI BIOS Programmer: Diese sind fortschrittlicher und vielseitiger. Sie können mit verschiedenen Arten von Flash-Speicherchips kommunizieren, nicht nur mit denen, die im BIOS verwendet werden. Sie verfügen oft über zusätzliche Funktionen wie die Unterstützung von Firmware-Updates über das Internet und können für ein breiteres Anwendungsspektrum eingesetzt werden. Universelle SPI BIOS Programmer sind in der Regel teurer, was sie für den professionellen Einsatz geeignet macht.
• UART-zu-USB SPI BIOS Programmer: Diese Geräte verwenden UART (Universal Asynchronous Receiver-Transmitter), um über USB mit dem Computer zu kommunizieren. Sie werden häufig für Debugging- und Programmieraufgaben verwendet, einschließlich des Zugriffs auf und der Modifikation der BIOS-Einstellungen. UART-zu-USB SPI Programmierer sind nützlich für Entwickler und Ingenieure, die mit eingebetteten Systemen und BIOS-bezogenen Projekten arbeiten.

Die Wahl des richtigen Typs von SPI BIOS Programmer hängt von den spezifischen Anforderungen und der Komplexität der durchzuführenden Aufgaben ab. Tragbare und USB-basierte Programmierer sind für gelegentliche Anwendungen und einfache Aufgaben geeignet, während universelle und UART-zu-USB Programmierer fortschrittlichere Fähigkeiten für professionelle Anwendungen bieten.

Spezifikationen und Wartung des SPI BIOS Programmierers

• Spannung und Stromversorgung

  Die meisten Programmierer haben eine Stromversorgung von 5 Volt, die über USB bereitgestellt wird. Einige Geräte benötigen möglicherweise einen Adapter oder eine externe Stromversorgung.

• Unterstützte Chiptypen

  Mehrere Programmierer können Daten für viele Arten von Speicherk chips auslesen und beschreiben. Dazu gehören EEPROM-Chips, Flash-Speicherchips und SPI-Speicherchips. Einige Programmierer sind möglicherweise auf bestimmte Chiptypen beschränkt.

• Unterstützte Protokolle

  Viele SPI BIOS Programmierer verwenden das Universal Programmer Interface. Dies ist eine Standardmethode zur Kommunikation mit den Chips. Einige Programmierer unterstützen möglicherweise zusätzliche Methoden für spezifische BIOS-Chips.

• Verbindungsschnittstelle

  Die meisten SPI BIOS Programmierer verbinden sich über USB-Ports. USB ist eine gängige Schnittstelle, die die Kommunikation zwischen Geräten und einem Computer ermöglicht. Einige Programmierer verwenden möglicherweise parallele oder serielle Ports, die ältere Verbindungen sind.

• Betriebssystemkompatibilität

  Viele BIOS Programmierer sind mit Windows kompatibel, dem am häufigsten verwendeten System. Einige bieten möglicherweise Versionen für Linux oder Mac OS an, welche Alternativen zu Windows sind.

• Chip-Sockel

  Einige Programmierer haben einen integrierten Sockel, der der Form des zu programmierenden Chips entspricht. Wenn der Chip eine andere Form hat, kann ein Adapter erforderlich sein.

• Lesen und Schreiben Geschwindigkeit

  Verschiedene Programmierer haben unterschiedliche Geschwindigkeiten beim Lesen von oder Schreiben auf einen Chip. Dies wird in Megabit pro Sekunde (Mbps) gemessen. Eine höhere Zahl bedeutet schnellere Operationen. Zum Beispiel könnte ein Programmierer eine Lese- und Schreibgeschwindigkeit von 10 Mbps haben.

Um SPI BIOS Programmierer zu warten, sollten folgende Punkte beachtet werden:

• Regelmäßige Updates: Aktualisieren Sie immer die Software des BIOS Programmierers. Dies stellt sicher, dass er gut mit den neuesten Änderungen funktioniert und etwaige bekannte Probleme behoben werden.
• Sauber und staubfrei: Halten Sie den BIOS Programmer sauber. Staub kann schlechte Verbindungen und Fehler beim Lesen oder Schreiben von Daten verursachen.
• Richtige Lagerung: Wenn der BIOS Programmer nicht verwendet wird, lagern Sie ihn in seiner Originalverpackung oder an einem trockenen, staubfreien Ort. Dies schützt ihn vor Schäden.
• Elektrische Sicherheit: Seien Sie vorsichtig, wenn Sie den Programmer anschließen oder abziehen. Vermeiden Sie es, die exponierten Teile der Leiterplatte während des Gebrauchs zu berühren, da diese möglicherweise unter Strom stehen.
• Folgen Sie den Anweisungen: Verwenden und warten Sie den SPI BIOS Programmer immer gemäß dem Handbuch des Herstellers. Dies sorgt dafür, dass er langlebig ist und ordnungsgemäß funktioniert.

Wie man SPI BIOS Programmer auswählt

Bevor Sie einen SPI Programmer für andere kaufen, ist es notwendig, die Bedürfnisse der Zielgruppe zu bewerten. Bestimmen Sie den Zweck des Programmers. Ist er für Hobbyelektronik, professionelle Entwicklung oder eine Wiederherstellung auf niedriger Ebene gedacht?

Finden Sie heraus, ob die Zielgruppe mit bestimmten Chipherstellern wie Winbond, Macronix oder Micron arbeitet. Viele Anbieter bieten Programmierer an, die mit bestimmten Chipfamilien kompatibel sind. Stellen Sie sicher, dass der Programmer den Anforderungen für optimale Leistung entspricht.

Berücksichtigen Sie die Funktionen und Fähigkeiten des SPI BIOS Programmierers. Einige verfügen über Hochgeschwindigkeitsprogrammierung, die für die Massenproduktion ideal ist. Andere bieten Datenverifizierung, Sicherheitsfunktionen und Lese-/Schreibfunktionen. Wählen Sie einen Programmierer mit vielseitigen Funktionen, die verschiedene Aufgaben bewältigen können.

Verschiedene Programmierer unterstützen unterschiedliche Betriebssysteme. Einige sind mit Windows, Linux oder macOS kompatibel. Stellen Sie sicher, dass die Kompatibilität des Programmierers mit dem Betriebssystem der Zielgruppe gegeben ist. Überprüfen Sie außerdem die Verfügbarkeit von Treibern und Software für das spezifische Betriebssystem.

Einige SPI BIOS Programmierer sind tragbar, während andere es nicht sind. Wenn die Zielgruppe den Programmer an verschiedenen Standorten verwenden wird, ist es ratsam, ein tragbares Modell zu wählen. Berücksichtigen Sie die Größe, das Gewicht und die Stromanforderungen des BIOS Programmierers.

Berücksichtigen Sie das Budget und den Wert des SPI Programmierers. Einige sind preiswert, während andere teuer sind. Am wichtigsten ist, dass der gekaufte Programmer alle notwendigen Funktionen und Eigenschaften hat, die die Zielgruppe benötigt.

Überprüfen Sie die Bewertungen und Bewertungen der SPI BIOS Programmierer von anderen Käufern. Dies hilft dabei, die Zuverlässigkeit, Leistung und Kundenzufriedenheit des Geräts zu bestimmen. Berücksichtigen Sie auch die Gewährleistung und den Kundensupport, der vom Hersteller angeboten wird. Eine solide Garantie und ein reaktionsschneller Support können wertvoll sein, falls Probleme auftreten oder Hilfe benötigt wird.

Wie man einen SPI BIOS Programmer DIY und ersetzt

• Identifizieren und Zugreifen auf den BIOS-Chip

• Den richtigen SPI BIOS Programmer auswählen

  Die Benutzer sollten einen kompatiblen BIOS Programmer auswählen, der mit dem Mainboard und den Spezifikationen des Chips übereinstimmt. Sie sollten sicherstellen, dass der Programmer das Chipmodell unterstützt und über die erforderlichen Adapter verfügt.

• Die BIOS-Datei herunterladen

  Die Benutzer sollten die korrekte BIOS-Datei von der Website des Herstellers herunterladen. Sie sollten sicherstellen, dass die Version mit derjenigen übereinstimmt, die ursprünglich auf dem Chip installiert war.

• Den Computer vorbereiten

  Bevor Sie fortfahren, sollten die Benutzer sicherstellen, dass der Computer ausgeschaltet und vom Stromnetz getrennt ist. Außerdem sollten sie vorsichtig mit elektrostatischer Entladung umgehen, indem sie ein antistatisches Handgelenkband verwenden oder sich häufig erden.

• Den SPI BIOS Programmer anschließen

  In diesem Schritt sollten die Benutzer den SPI BIOS Programmer gemäß den Anweisungen des Herstellers mit dem Chip verbinden. Sie sollten sicherstellen, dass die Verbindungen sicher und korrekt ausgerichtet sind, um Schäden am Chip zu vermeiden.

• Den aktuellen BIOS lesen

  Die Benutzer sollten die Software des Programmierers verwenden, um das aktuelle BIOS vom Chip auszulesen. Dieser Schritt ist entscheidend, da er ein Backup erstellt, falls während des Aktualisierungsprozesses Fehler auftreten.

• Den Chip löschen

  Sobald das aktuelle BIOS gelesen und gesichert ist, sollte der Programmer den Inhalt des Chips löschen. Dieser Schritt bereitet den Chip für die neue BIOS-Datei vor.

• Das neue BIOS schreiben

  Die Benutzer sollten die neue BIOS-Datei mit der Software des Programmierers auf den Chip schreiben. Sie sollten sicherstellen, dass die Datei korrekt ist und mit den Spezifikationen des Chips übereinstimmt.

• Das neue BIOS überprüfen

  An diesem Punkt sollten die Benutzer den Programmer verwenden, um zu überprüfen, ob die neue BIOS-Datei korrekt auf den Chip geschrieben wurde. Dieser Schritt stellt die Integrität der Daten sicher und verringert das Risiko von Fehlern.

• Den SPI BIOS Programmer trennen

  Nachdem die Überprüfung abgeschlossen ist, sollten die Benutzer den Programmer sicher vom Chip trennen und das Computergehäuse schließen. Sie sollten sicherstellen, dass keine Werkzeuge oder lose Teile im Gehäuse zurückgelassen werden.

• Den Computer einschalten

  Schließlich können die Benutzer den Computer wieder mit dem Stromnetz verbinden, ihn einschalten und auf die BIOS-Einstellungen zugreifen, um zu bestätigen, dass das Update erfolgreich war.

Q&A

Q1: Kann ein SPI BIOS Programmer an jedem Computer verwendet werden?

A1: Nein, ein SPI BIOS Programmer kann nicht an jedem Computer verwendet werden. Das Mainboard jedes Computers muss mit dem spezifischen BIOS Programmer kompatibel sein, der verwendet wird. Dies liegt daran, dass verschiedene Mainboards unterschiedliche Chip-Layouts und Anforderungen haben.

Q2: Ist die Verwendung eines SPI BIOS Programmers riskant?

A2: Ja, es gibt Risiken im Zusammenhang mit der Verwendung eines SPI BIOS Programmers. Wenn der Programmierungsprozess unterbrochen wird oder falsche Daten auf den Chip geschrieben werden, kann es zu einem beschädigten BIOS kommen. Dies würde verhindern, dass der Computer hochfährt. Wenn er jedoch korrekt und mit entsprechenden Vorsichtsmaßnahmen verwendet wird, ist es ein sicheres Werkzeug.

Q3: Was ist der Unterschied zwischen einem SPI und einem parallelen BIOS Programmer?

A3: Ein SPI BIOS Programmer verwendet eine serielle Peripherieschnittstelle zur Kommunikation mit dem BIOS-Chip, während ein paralleler BIOS Programmer parallele Kommunikation verwendet. SPI Programmierer sind in der Regel schneller, flexibler und können mit vielen Chips arbeiten. Sie sind auch kleiner und verbrauchen weniger Energie als parallele Programmierer.

Q4: Benötigen BIOS Programmierer Treiber, die auf dem Computer installiert werden?

A4: Die meisten SPI BIOS Programmer benötigen keine zusätzlichen Treiber. Sie verwenden häufig Standardkommunikationsprotokolle, die vom Computer bereits unterstützt werden. Wenn spezielle Treiber benötigt werden, werden diese mit detaillierten Anweisungen zusammen mit dem Programmer bereitgestellt.

Q5: Kann ein BIOS Programmer alle Computerprobleme beheben?

A5: Nein, ein BIOS Programmer kann nicht alle Computerprobleme beheben. Er ist nur bei Problemen im Zusammenhang mit dem BIOS nützlich, wie z.B. Einstellungsfehlern oder Updates. Andere Hardware- oder Softwareprobleme erfordern verschiedene Werkzeuge oder Methoden zur Fehlersuche und -lösung.
