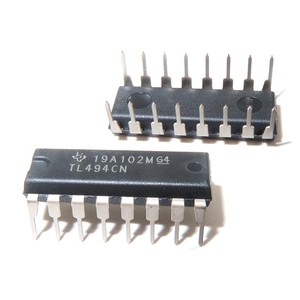

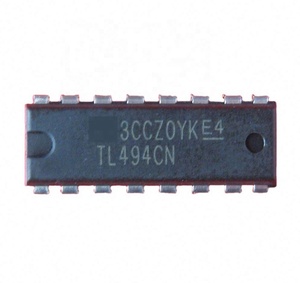

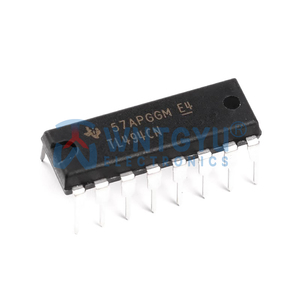

Einführung in den TL494 PWM-Schaltkreis
Der TL494 PWM-Schaltkreis ist ein innovativer Pulsbreitenmodulationscontroller, der eine entscheidende Rolle in verschiedenen elektronischen Anwendungen spielt. Dieser vielseitige integrierte Schaltkreis (IC) richtet sich an Stromversorgungssysteme, DC-Motorkontrolle und viele andere Elektronik, die eine effiziente Leistungsregelung benötigen. Der TL494 PWM-Schaltkreis wurde entwickelt, um das Schaltungsdesign zu vereinfachen und gleichzeitig eine optimale Leistung sicherzustellen. Er verfügt über einen dualen Operationsverstärker, einen Spannungsreferenz und ausgezeichnete Temperaturstabilität, die für moderne elektronische Geräte unerlässlich sind.
Typen von TL494 PWM-Schaltkreisen
Der TL494 PWM-Schaltkreis kommt in verschiedenen Konfigurationen, die jeweils auf spezifische Anwendungen zugeschnitten sind. Je nach den Anforderungen Ihres Projekts können Sie aus den folgenden Typen wählen:
- Buck-Converter: Dieser Typ reduziert die Spannung und ermöglicht es, Geräte, die eine niedrigere Eingangsspannung benötigen, effizient mit Energie zu versorgen, ohne die Leistung zu beeinträchtigen.
- Boost-Converter: Wird für Anwendungen eingesetzt, die eine Spannungssteigerung benötigen, und diese Konfiguration eignet sich hervorragend zur Maximierung der Energieübertragung von niedrigeren Spannungsquellen.
- Buck-Boost-Converter: Dieser vielseitige Schaltkreis kann sowohl die Spannung erhöhen als auch senken, was ihn ideal für batteriebetriebene Geräte macht, die ein konstantes Spannungsniveau bei schwankenden Netzspannungen aufrechterhalten müssen.
- DC-Motortreiber: Oft in der Robotik und Automatisierung verwendet, ermöglicht diese Konfiguration eine präzise Steuerung von Geschwindigkeit und Richtung von DC-Motoren und ermöglicht regenerative Bremseigenschaften.
Anwendungen des TL494 PWM-Schaltkreises
Die Vielseitigkeit des TL494 PWM-Schaltkreis erstreckt sich über zahlreiche Anwendungen in verschiedenen Branchen. Hier sind einige seiner bemerkenswertesten Anwendungen:
- Stromversorgung: Weit verbreitet in sowohl Schalt- als auch Linearstromversorgungen zur Aufrechterhaltung der Ausgangsspannungspegel und zur Steigerung der Effizienz.
- LED-Beleuchtung: Der Schaltkreis regelt die Helligkeitsstufen von LEDs und ermöglicht Dimm-Funktionen in gewerblichen und privaten Beleuchtungsanwendungen.
- Batterieladegeräte: Steuert den Ladevorgang effizient und sorgt für optimale Ladezeiten, während die Lebensdauer der Batterie geschützt wird.
- Industrielle Automatisierung: Eingesetzt in speicherprogrammierbaren Steuerungen (SPS) und anderen automatisierten Systemen, um präzise Kontrolle über Maschinen zu ermöglichen.
Funktion, Eigenschaften und Design des TL494 PWM-Schaltkreises
Das Design des TL494 PWM-Schaltkreises ist auf hohe Leistung und Zuverlässigkeit ausgelegt. Hier sind einige wichtige Funktionen und Merkmale:
- Integrierte Spannungsreferenz: Die interne Spannungsreferenz bietet stabile, genaue Spannungsvergleiche und verbessert die Präzision des Schaltkreises.
- Variable Tastverhältniskontrolle: Benutzer können das Tastverhältnis anpassen, um die Menge an Energie, die an die Last geliefert wird, zu regulieren, was Vielseitigkeit im Betrieb bietet.
- Vielfältige Feedback-Optionen: Die dualen Operationsverstärker ermöglichen eine Reihe von Feedback-Mechanismen und verbessern die Kontrolle über Ausgangsspannungs- und Strompegel.
- Thermischer Schutz: Der Schaltkreis ist mit integrierten thermischen Abschaltfunktionen ausgestattet, um Überhitzung zu verhindern und somit Langlebigkeit und Zuverlässigkeit zu gewährleisten.
- Kompaktes Design: Aufgrund seiner integrierten Natur ermöglicht der TL494 PWM-Schaltkreis kompakte Layouts, die ihn ideal für platzbeschränkte Anwendungen machen.
