Isp programmierer für avr

Arten von ISP-Programmierern für AVR

Ein ISP-Programmierer für AVR ist ein Gerät, das zum Programmieren und Debuggen von AVR-Mikrocontrollern verwendet wird. Es gibt verschiedene Arten von ISP-Programmierern für AVR, die jeweils über einzigartige Funktionen und Merkmale verfügen:

• USBasp

  USBasp ist ein USB-ISP-Programmierer, der eine mikrocontrollerbasierte USB-Schnittstelle verwendet. Es ist eine einfache und kostengünstige Option zum Programmieren von AVR-Mikrocontrollern. Der USBasp wird in der Regel über ein USB-Kabel mit dem Computer und über einen 6- oder 10-poligen Stecker mit dem ISP-Header des Ziel-Mikrocontrollers verbunden. Er ist kompatibel mit verschiedenen Software-Tools, darunter AVRDUDE, mit denen Benutzer AVR-Mikrocontroller über eine Befehlszeilenschnittstelle programmieren und debuggen können. Einige USBasp-Programmierer bieten möglicherweise auch zusätzliche Funktionen, wie z. B. LED-Statusanzeigen oder Jumper-Einstellungen für verschiedene Zielspannungen.

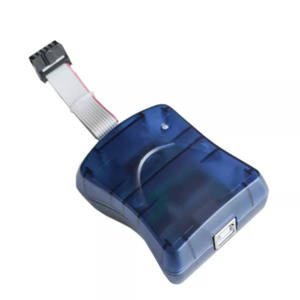

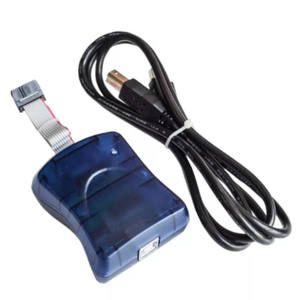

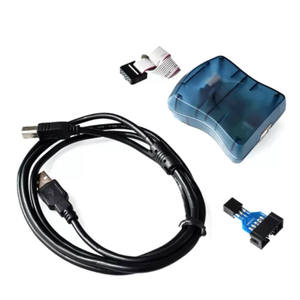

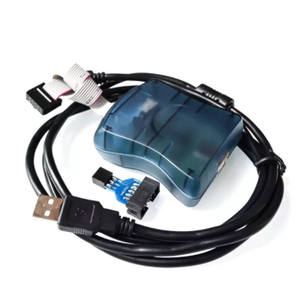

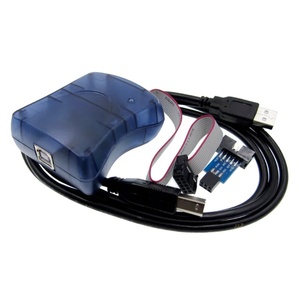

• AVRISP mkII

  AVRISP mkII ist ein professioneller ISP-Programmierer und Debugger, der von Atmel (jetzt Teil von Microchip Technology) entwickelt wurde. Er wird über eine USB-Schnittstelle mit dem Host-Computer und über einen 6- oder 10-poligen Stecker mit dem ISP-Header des Ziel-Mikrocontrollers verbunden. Der AVRISP mkII kommuniziert über das ISP-Protokoll (In-System Programmer) mit dem Ziel-Mikrocontroller. Er verwendet einen 6- oder 10-poligen Stecker, um mit dem ISP-Header des Ziel-Mikrocontrollers verbunden zu werden. Der AVRISP mkII ist kompatibel mit verschiedenen Software-Tools, darunter Atmel Studio, das eine vollständige Entwicklungsumgebung für AVR- und SAM-Mikrocontroller bietet. Er unterstützt auch das PDI-Protokoll (Program Debug Interface), mit dem Benutzer Mikrocontroller in Echtzeit programmieren und debuggen können.

• AVR Dragon

  AVR Dragon ist ein weiterer professioneller ISP-Programmierer und Debugger, der von Atmel (Microchip Technology) entwickelt wurde. Es ist ein vielseitiges Tool, das verschiedene Programmier- und Debugschnittstellen unterstützt, darunter ISP, PDI und JTAG. Der AVR Dragon wird über eine USB-Schnittstelle mit dem Host-Computer und über die entsprechende Programmier-/Debugschnittstelle mit dem Ziel-Mikrocontroller verbunden. Er unterstützt die Programmierung und das Debuggen für verschiedene AVR-Mikrocontroller, einschließlich derer mit RISC- und ARM-Architektur. Der AVR Dragon ist kompatibel mit verschiedenen Software-Tools, darunter Atmel Studio und AVR Studio, die eine vollständige Entwicklungsumgebung für AVR-Mikrocontroller bieten.

• USBtinyISP

  Der USBC-Programmierer, USBC-ISP-Programmierer oder USBtinyISP ist ein kleiner, kostengünstiger ISP-Programmierer, der die USB-Schnittstelle verwendet. USBtinyISP ist ein einfacher, kostengünstiger ISP-Programmierer, der eine USB-Schnittstelle verwendet. USBtinyISP ist ein kleiner, kostengünstiger ISP-Programmierer, der eine USB-Schnittstelle verwendet. Er ist für die Programmierung von AVR-Mikrocontrollern konzipiert, insbesondere für solche mit begrenzten Ressourcen. Der USBtinyISP wird über eine USB-Schnittstelle mit dem Host-Computer und über einen 6- oder 10-poligen Stecker mit dem ISP-Header des Ziel-Mikrocontrollers verbunden. Er ist kompatibel mit verschiedenen Software-Tools, darunter AVRDUDE und WinAVR, mit denen Benutzer AVR-Mikrocontroller über eine Befehlszeilenschnittstelle oder eine grafische Benutzeroberfläche programmieren und debuggen können.

Spezifikation und Wartung von ISP-Programmierern für AVR

ISP (In-System Programmer) für AVR ist ein Programmiertool, das zum Programmieren und Debuggen von Mikrocontrollern von Atmel aus der AVR-Familie verwendet wird. Dieses praktische Tool ist für Entwickler und Ingenieure, die mit AVR-basierten Projekten arbeiten, unerlässlich. Das Verständnis der Spezifikationen von ISP-Programmierern für AVR ist entscheidend für die Auswahl des richtigen Programmierers für die jeweiligen Bedürfnisse und die Sicherstellung optimaler Leistung und Langlebigkeit durch ordnungsgemäße Wartung.

• Unterstützte Geräte: Unterschiedliche ISP-Programmierer unterstützen verschiedene AVR-Mikrocontroller. Sie können Tiny-, Small- und Mega-Series-AVR-Mikrocontroller unterstützen. Überprüfen Sie die Spezifikationen des Programmierers, um festzustellen, ob er den gewünschten Mikrocontroller unterstützt.
• Spannungsbereich: Der Betriebsspannungsbereich des ISP-Programmierers sollte mit der Versorgungsspannung des Ziel-AVR-Mikrocontrollers übereinstimmen. Einige Programmierer arbeiten mit 5 V, während andere einen größeren Bereich (3-5 V) unterstützen. Dies stellt die Kompatibilität sicher und verhindert Schäden am Mikrocontroller oder am Programmierer.
• Schnittstelle: ISP-Programmierer verbinden sich über USB- oder serielle Schnittstellen mit dem Computer. USB-Schnittstellen sind üblicher und bieten eine schnellere Datenübertragung und Kommunikation. Der Programmierer sollte auch mit den verfügbaren Computer-Ports (USB 2.0, USB 3.0 usw.) kompatibel sein.
• Kompatibilität mit dem Betriebssystem: Stellen Sie sicher, dass die Software-Tools des ISP-Programmierers mit dem Betriebssystem kompatibel sind. Dies ermöglicht eine nahtlose Kommunikation und Programmierfunktionen zwischen dem Computer und dem Programmierer.
• Taktfrequenz: Die Taktfrequenz des ISP-Programmierers bestimmt die Programmiergeschwindigkeit und -zuverlässigkeit. Eine höhere Taktfrequenz (z. B. 10 MHz oder mehr) führt zu schnelleren Programmierzeiten und sorgt für eine stabile Kommunikation mit dem Ziel-AVR-Mikrocontroller.
• Sicherheitsfunktionen: Einige ISP-Programmierer für AVR bieten Sicherheitsfunktionen wie Hardwaresperren oder Verschlüsselungsunterstützung. Diese Funktionen schützen den Quellcode und die Firmware vor unbefugtem Zugriff oder Manipulation und gewährleisten die Integrität und Vertraulichkeit der entwickelten Software.
• Unterstützte Programmiermodi: Unterschiedliche AVR-ISP-Programmierer unterstützen verschiedene Programmiermodi, wie z. B. die Programmierung von Sicherungssicherungen, die Installation von Bootloadern und das Hochladen von Firmware. Die Wahl eines Programmierers, der die gewünschten Programmiermodi unterstützt, vereinfacht den Entwicklungsprozess und bietet Flexibilität bei der Projektimplementierung.
• Debugging-Funktionen: Einige ISP-Programmierer verfügen über integrierte Debugging-Funktionen wie Breakpoints, Watchpoints und Echtzeit-Datenüberwachung. Diese Funktionen erleichtern das Debugging und die Optimierung der Firmware und sparen Zeit und Mühe während der Entwicklung.

Die Wartung des ISP-Programmierers für AVR ist entscheidend, um eine zuverlässige Leistung und Programmiergenauigkeit zu gewährleisten. Hier sind einige allgemeine Richtlinien:

• Halten Sie den ISP-Programmierer sauber: Reinigen Sie den ISP-Programmierer und seine Anschlüsse regelmäßig, um Staub, Schmutz und Feuchtigkeitseinlagerungen zu verhindern. Verwenden Sie eine weiche, trockene Bürste oder ein fusselfreies Tuch, um die Oberflächen und Anschlüsse zu reinigen. Dies vermeidet schlechten Kontakt und Programmierfehler.
• Vermeiden Sie physische Schäden: Schützen Sie den ISP-Programmierer vor physischen Schäden wie Stürzen, Stößen oder der Einwirkung extremer Temperaturen. Verwenden Sie eine geeignete Tragetasche oder Schutzhülle, um versehentliche Schäden zu verhindern.
• Vorsichtig behandeln: Wenn Sie den ISP-Programmierer an- oder vom Computer oder AVR-Mikrocontroller abziehen, behandeln Sie ihn vorsichtig, um Schäden an den Anschlüssen oder internen Komponenten zu vermeiden.
• Software und Firmware aktualisieren: Überprüfen Sie regelmäßig, ob Software- und Firmware-Updates für den ISP-Programmierer verfügbar sind. Hersteller veröffentlichen häufig Updates, um die Leistung zu verbessern, Fehler zu beheben und die Kompatibilität mit neueren AVR-Mikrocontrollern zu verbessern.
• Ordnungsgemäß lagern: Lagern Sie den ISP-Programmierer, wenn er nicht verwendet wird, an einem sauberen, trockenen und sicheren Ort, fern von direkter Sonneneinstrahlung, Feuchtigkeit und extremen Temperaturen. Dies vermeidet Schäden an den internen Komponenten und verlängert die Lebensdauer des Programmierers.

So wählen Sie einen ISP-Programmierer für AVR

Die Auswahl des richtigen ISP-Programmierers für die spezifischen geschäftlichen Anforderungen erfordert die sorgfältige Berücksichtigung mehrerer Faktoren. Hier ist eine Schritt-für-Schritt-Anleitung:

• Kompatibilität: Stellen Sie sicher, dass der ISP-Programmierer mit den AVR-Mikrocontrollern kompatibel ist. Unterschiedliche Programmierer unterstützen unterschiedliche AVR-Modelle, wählen Sie also einen Programmierer, der mit den spezifischen AVR-Modellen kompatibel ist, die im Unternehmen verwendet werden.
• Verbindungsschnittstelle: Überprüfen Sie die vom ISP-Programmierer unterstützten Verbindungsschnittstellen. Übliche Schnittstellen sind USB-, serielle oder parallele Ports. Stellen Sie sicher, dass die verfügbare Schnittstelle mit den Computern oder anderen Geräten des Unternehmens kompatibel ist.
• Unterstützte Geräte: Berücksichtigen Sie die Bandbreite an unterstützten Geräten, die der ISP-Programmierer bietet. Einige Programmierer können nur wenige Mikrocontroller programmieren, während andere eine große Bandbreite an AVR-Geräten unterstützen. Wählen Sie einen Programmierer, der die spezifischen AVR-Modelle verarbeiten kann, die im Unternehmen verwendet werden.
• Programmiergeschwindigkeit: Berücksichtigen Sie die Programmiergeschwindigkeit des ISP-Programmierers. Einige Programmierer bieten schnellere Programmierzeiten, was für Unternehmen mit einer Massenproduktion oder häufigen Firmware-Updates von Vorteil sein kann.
• Software-Support: Überprüfen Sie den Software-Support, der mit dem ISP-Programmierer geliefert wird. Stellen Sie sicher, dass die mitgelieferte Software mit den Betriebssystemen und Entwicklungsumgebungen kompatibel ist, die im Unternehmen verwendet werden. Berücksichtigen Sie außerdem die Funktionen der Software, wie z. B. Debugging-Funktionen oder Benutzerfreundlichkeit.
• Sicherheit: Wenn Firmwaresicherheit für das Unternehmen entscheidend ist, sollten Sie einen ISP-Programmierer mit Sicherheitsfunktionen wie Verschlüsselung oder Authentifizierung in Betracht ziehen. Diese Funktionen können das geistige Eigentum schützen und unbefugten Zugriff auf die Firmware verhindern.
• Preis: Vergleichen Sie die Preise verschiedener ISP-Programmierer für AVR. Während es wichtig ist, das Budget zu berücksichtigen, sollten Sie bedenken, dass die günstigste Option nicht immer die langfristigen Bedürfnisse oder Qualitätsstandards des Unternehmens erfüllt. Berücksichtigen Sie den Gesamtwert und die angebotenen Funktionen im Verhältnis zum Preis.
• Bewertungen und Empfehlungen: Recherchieren Sie Online-Bewertungen und holen Sie Empfehlungen von anderen Unternehmen oder Fachleuten in der Branche ein. Dies kann Einblicke in die Zuverlässigkeit, Leistung und den Kundensupport verschiedener ISP-Programmierer für AVR liefern.

Durch die Berücksichtigung dieser Faktoren und gründliche Recherchen können Unternehmen den richtigen ISP-Programmierer für ihre spezifischen Bedürfnisse auswählen und so eine effiziente und zuverlässige Programmierung von AVR-Mikrocontrollern gewährleisten.

So bauen Sie einen ISP-Programmierer für AVR selbst zusammen und ersetzen ihn

Der Selbstbau und Austausch eines ISP-Programmierers für AVR kann sehr technisch und kompliziert sein. Nachfolgend finden Sie einige allgemeine Schritte zum Austausch von AVR-ISP-Programmierern.

• Suchen Sie einen geeigneten AVR-ISP-Programmierer, um den alten zu ersetzen.
• Stellen Sie sicher, dass die Verbindungen korrekt sind. Verbinden Sie dazu den AVR-ISP-Programmierer mit dem Ziel-AVR-Mikrocontroller. Die Verbindungen, die hergestellt werden sollten, sind wie folgt:

AVR-ISP-Programmierer-Port zu Ziel-AVR-Mikrocontroller

• 1. VCC zu VCC (Stromversorgung, typischerweise 5 V)
• 2. GND zu GND (Masse)
• 3. MOSI zu MOSI (Master Out Slave In, Dateneingang)
• 4. MISO zu MISO (Master In Slave Out, Datenausgang)
• 5. SCK zu SCK (Serieller Takt)
• 6. RESET zu RESET (Programmier-Reset)
• 7. CSI zu CSI (Chip Select Input)
• 8. VREF zu VREF (Referenzspannung)
• 9. GND zu GND (Masse)
• 10. VCC zu VCC (Stromversorgung, typischerweise 3,3 V)
• 11. TCK zu TCK (Test Clock)
• 12. TMS zu TMS (Test Data Manipulation)
• 13. TRST zu TRST (Test Reset)

Sobald die Verbindungen korrekt hergestellt sind, sollten die folgenden Schritte befolgt werden.

Q&A

F1. Wie wähle ich den richtigen ISP-Programmierer für AVR?

A1. Die Auswahl des richtigen ISP-Programmierers für AVR erfordert das Verständnis der spezifischen Bedürfnisse des Unternehmens. Berücksichtigen Sie die Art der Mikrocontroller, die am häufigsten verwendet werden. Wenn eine Vielzahl von Mikrocontrollern verwendet wird, wählen Sie einen Programmierer, der viele Modelle unterstützt. Berücksichtigen Sie außerdem das Budget. Während teurere Programmierer erweiterte Funktionen und eine bessere Leistung bieten, gibt es auch kostengünstige Optionen, die grundlegende Programmieranforderungen erfüllen können.

F2. Kann ein ISP-Programmierer für andere Arten von Mikrocontrollern verwendet werden?

A2. Obwohl ISP-Programmierer in erster Linie für AVR-Mikrocontroller konzipiert sind, können einige Modelle für andere Mikrocontroller-Familien verwendet werden. Die Kompatibilität hängt jedoch vom jeweiligen Programmierer und der Architektur des anderen Mikrocontrollers ab. Überprüfen Sie immer die Spezifikationen des Herstellers, um die Kompatibilität sicherzustellen.

F3: Was sind die häufigsten Probleme bei der Verwendung eines ISP-Programmierers für AVR, und wie können diese gelöst werden?

A3: Häufige Probleme sind Verbindungsfehler, das Hochfahren des Ziel-Mikrocontrollers und Programmierfehler. Verbindungsfehler können durch Überprüfen und Sichern aller physischen Verbindungen behoben werden. Wenn der Ziel-Mikrocontroller nicht hochfährt, stellen Sie sicher, dass er korrekt in die Zielplatine eingesetzt ist und dass die Stromversorgung funktioniert. Programmierfehler können auftreten, wenn eine veraltete Version der Software verwendet wird oder eine Inkompatibilität zwischen dem Programmierer und dem Mikrocontroller besteht. Diese können behoben werden, indem Sie auf die neueste Softwareversion aktualisieren und die Kompatibilität des Programmierers mit dem Mikrocontroller überprüfen.
